FASTCAM MH6/MH6 type LT（衝突・走行試験向け）

メインユニットに最大12台の超小型カメラヘッド（フルHDタイプは最大6台）接続できるマルチヘッドハイスピードカメラ

「FASTCAM MH6」「FASTCAM MH6 type LT」は、メインユニット1台に約15mm角の超小型カメラヘッドを最大12ヘッド、35mm角のフルHDタイプ小型カメラヘッドは最大6台接続できるマルチヘッド方式のハイスピードカメラです。2種類のカメラヘッドは混在接続できるため、一度の試験で全体挙動、詳細挙動の同時撮影も可能です。
　　　　　　　　　
メインユニットは堅牢性の高い耐G密閉筐体で、「FASTCAM MH6」は万が一に備えた2重のデータ保護機能を搭載しており、衝突安全試験のオンボード撮影に最適です。
「FASTCAM MH6 type LT」はは60GBのメモリを搭載し、長時間撮影を実現。フルHD解像度（1920×1080画素）時250fps撮影で2分程度の撮影がおこなえ、実車走行試験に最適です。

特長

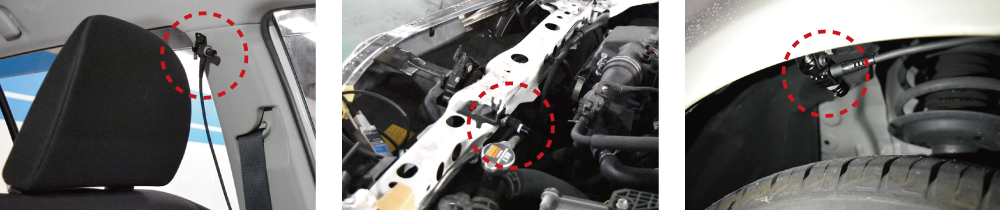

レイアウトに合わせたカメラヘッド形状を選択可能

衝突試験向け「FASTCAM MH6」

SSD / 不揮発性メモリの2重バックアップ

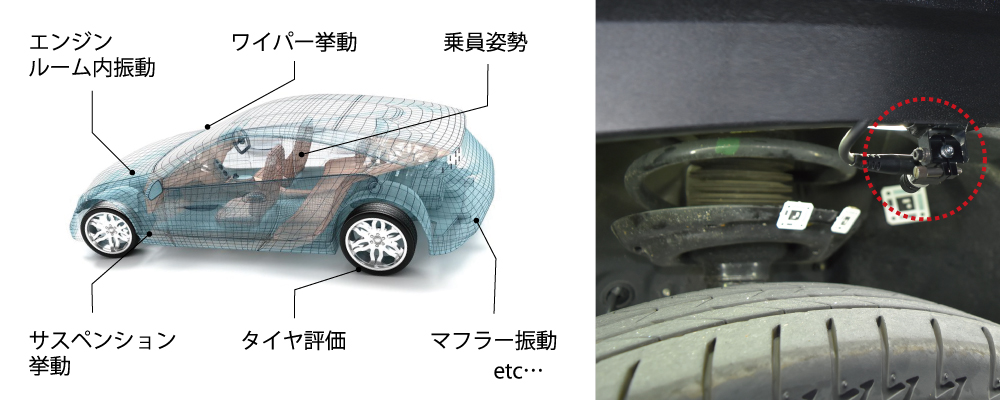

実車走行試験に適した長時間撮影

「FASTCAM MH6 type LT」は長時間撮影に特化させた、実車走行試験向けハイスピードカメラです。250 fps時に800×600画素で268秒、フルHD(1920×1080画素)時で124秒の長時間撮影が可能であり、従来製品のMH6と比較して約5倍の撮影時間を実現しました。
さらに、メインユニットに内蔵しているデータ保存用SSDを使うことで、従来は1回の試験ごとにダウンロードが必要であった試験データを複数回分保存することが可能となり、最大13回分の試験を連続的におこなうことが可能です。

連続的に試験をおこなえるため、毎回のデータダウンロード時間の短縮はもちろん、「撮影時間を長くしたい」「試験回数を増やしたい」というユーザーの声に応え、業務の効率化を支援します。

撮影性能・仕様

カメラ本体

本体名称	FASTCAM MH6 Main Unit FASTCAM MH6 type LT Main Unit
メモリ容量	MH6：最大24GB（標準4GB / 1ヘッド） ※メモリシェア機能あり MH6 type LT：最大60GB（標準10GB / 1ヘッド） ※メモリシェア機能あり
内蔵ストレージ	MH6：SSD 512GB MH6 type LT：SSD 1TB
インターフェイス	ギガビットイーサネット、USB3.0
トリガーモード	スタート、センタ、エンド、マニュアル、ランダム、ランダムセンタ、ランダムマニュアル
外部信号	入力：トリガ（TTL/接点）、同期信号、レディ信号、イベント信号、IRIG 出力：トリガ、同期信号、レディ信号、露光中信号、録画中信号
外部同期信号	入力：+3.3 ～ +12Vp-p 負極性/正極性(切替可能) 出力：5Vp-p 負極性/正極性(切替可能)
主な機能	共通：内蔵SSD自動保存、ケーブル断線警告、温度センサ、Gセンサトリガ、メモリシェア、信号遅延設定、SYNC OUT 倍率設定、イベントマーカ、シャッターロックモード、ユーザースイッチ設定 MH6のみ搭載：電源遮断時不揮発メモリ自動保存
耐衝撃性能	100G/10msec/6axes/1,000times
寸法(WHD)/質量※	MH6：70x210x150mm/3.0Kg　 MH6 type LT：70x210x150mm/2.85Kg

カメラヘッド仕様

カメラヘッド名	ST Camera Head (ST-Cam)	HD Camera Head (HD-Cam)
センサータイプ	モノクロ or カラー	モノクロ or カラー
最大解像度	800 x 600画素	1920 x 1400画素
最高撮影速度 (フルフレーム)	1,000コマ/秒	750コマ/秒
最高撮影速度 (分割フレーム)	10,000コマ/秒	10,000コマ/秒
最短露光時間	4usec	4usec
ISO感度	モノクロ：ISO 12,500 カラー：ISO 5,000	モノクロ：ISO 12,500 カラー：ISO 5,000
濃度階調	モノクロ：A/D変換8bit　 カラー：A/D変換24bit	モノクロ：A/D変換8bit　 カラー：A/D変換24bit
レンズマウント	M10.5マウント	Cマウント ※ ※使用できるCマウントレンズに制限があります。 フランジからイメージセンサー側への飛び出し量が、4mm以下であること。（4mm以上でも装着できる場合があります。詳細はお問い合わせください）
最大接続可能数	12ヘッド	6ヘッド
耐衝撃性能	160G/10msec/6axes/1,000times	160G/10msec/6axes/1,000times
カメラケーブル長	カメラ本体～中継ボックス: 6m、9m 中継ボックス～カメラヘッド: 2m	カメラ本体～カメラヘッド: 7m、10m (カメラヘッド直出しケーブル1m含む)
形状	ライトアングルヘッド： 15×15×15mm ストレートアングルヘッド： 16×17×15mm	35.4×35.0×35.4mm

一般仕様

保管温度/湿度	-20℃～60℃/85%以下（結露なきこと）
動作温度/湿度	0℃～40℃/85%以下（結露なきこと）
AC電源	100～240V, 50～60Hz, 150W
DC電源	22～32V, 135VA
制御ソフト	Photron FASTCAM Viewer 4（PFV4）
標準付属品※	ACアダプタ×１、ACケーブル×１、DCケーブル×１、RJ45変換ケーブル×１、LANケーブル×１、I/Oケーブル×１、フェライトコア×１、ファーストステップガイド×１、出荷検査合格書×１、国外持ち出し注意書×１
アクセサリ・オプション	追加カメラヘッド(モノクロ or カラー）、カメラケーブル(6m or 9m）、撮影用レンズ( Cマウント or M10.5マウント)、耐Gブラケット（本体用、カメラヘッド用）、ケーブル抜け防止キャップ、耐Gバッテリ、キャリングケース

　

耐Gブラケットとカメラケーブル接続イメージ／Roll & Pitch ブラケット

FASTCAM MH6 / FASTCAM MH6 type LT 相対波長感度特性グラフ
