4K解像度を実現した
超高解像度・コンパクト高速度カメラ
ハイスピードカメラ(高速度カメラ)の革新的ラインナップ「FASTCAM Mini」シリーズに超高解像度センサーを搭載した「FASTCAM Mini R5-4K」が加わります。
Miniシリーズの特長である軽量コンパクト設計ながら、業界最高水準の4K解像度(4096×2304pixel)に対応した新しいハイスピードカメラ(高速度カメラ)です。
4K解像度(4096×2304pixel)で1,250コマ/秒を達成する見込みです。※1
※1 その他仕様は資料ダウンロードでご確認ください。また、仕様は予告なく変更することがあります。
特長
特長01 広範囲撮影なら4K対応カメラ
従来機種(フルHD相当)に比べ、縦横それぞれ約2.1倍の撮影範囲に広がります。解像度を高く維持したまま広範囲を撮影するためには複数台のカメラを使用する必要がありましたが、4Kハイスピードカメラ(高速度カメラ)では1台で広範囲を撮影可能です。
![広範囲撮影なら4K対応カメラ](https://www.photron.co.jp/wp-content/uploads/2023/10/4ksize.png)
特長02 デジタルズームでも高精細に観察可能
![デジタルズームでも高精細に観察可能](https://www.photron.co.jp/wp-content/uploads/2023/10/zoomup.png)
4K (9M pixel) で1,250コマ/秒
FullHD (2M pixel) で5,280コマ/秒
従来機種(フルHD相当)に比べ、約4倍の解像度アップを実現。デジタルズームで細かい範囲をアップした際にも画像が荒くなることなく高精細に観察でき、シミュレーション結果へのフィードバックの精度を高めます。
4Kで撮影した衝突安全性能試験の様子
衝突安全性能試験のサポートに適した機能を多数搭載
4K解像度
高解像度による広範囲撮影が可能となり、撮影漏れをなくすことで試験回数の削減につながります。また撮影データをズームしても精度を下げることなく解析できます。
小型軽量
天井やバリア上部などへの設置も容易に行なえます。他設備との干渉リスクを軽減し、固定治具作成のコスト削減にも繋がります。
密閉構造
粉塵などによりカメラ内部への異物が入ることによる故障リスクを低減。試験データ損失のリスク回避にも繋がります。
10GbE転送
4K解像度の撮影データでもPCへ高速伝送が可能。撮影後のデータ転送時間を短縮し、繰り返し試験や解析へスムーズに繋げます。
マルチ電源
2系統の電源供給により思わぬ飛来物などによって断線した場合も継続稼働が可能です。耐衝撃性能も有しており、故障リスクも低減します。
専門知識を持った担当が
製品の提案から解析方法までサポートします
お問い合わせは
こちらから
無償デモ撮影・解析を
申し込む
製品カタログを
ダウンロード
お電話でも
お問い合わせできます
電話でお問い合わせ 平日9:00~18:00
仕様
FASTCAM Mini R5-4K 製品仕様
モデル名 | FASTCAM Mini R5-4K |
最大解像度 | 4096×2304 |
最高撮影速度 (フルフレーム) | 1,250fps |
最高撮影速度 (分割フレーム) | 200,000 |
センサーサイズ/ 対角線 | 26.62×14.98mm/30.55mm |
ピクセルサイズ | 6.5×6.5μm |
最短露光時間 | 2.0μsec |
感度 | モノクロ:ISO 4,000 カラー:ISO 800 |
濃度諧調 | モノクロ:A/D変換12bit カラー:A/D変換36bit |
メモリ容量 | 8、16、32、64GB から選択 (購入後、上位容量へアップグレード可能) |
インターフェース | RJ45(1000BASE-T/10GBASE-T) |
トリガーモード | マニュアル、ランダムリセット、ランダムマニュアル |
外部信号 | 入力:トリガ(TTL/接点)、同期信号、レディ信号、イベント信号、IRIG 出力:トリガ、同期信号、レディ信号、露光中信号、録画中信号 |
外部同期信号 | 入力:+3.3~+12V 負極性/正極性(切替可能) 出力:+5V 負極性/正極性(切替可能) |
筐体・冷却方法 | ファン付き密閉筐体、内蔵ファンによる空冷 (ファン制御でファン停止に対応) |
寸法 | 120.0(W)×120.0(H)×92.4(D)mm (突起物、付属品除く) |
重量 | 2.1Kg(突起物、付属品除く) |

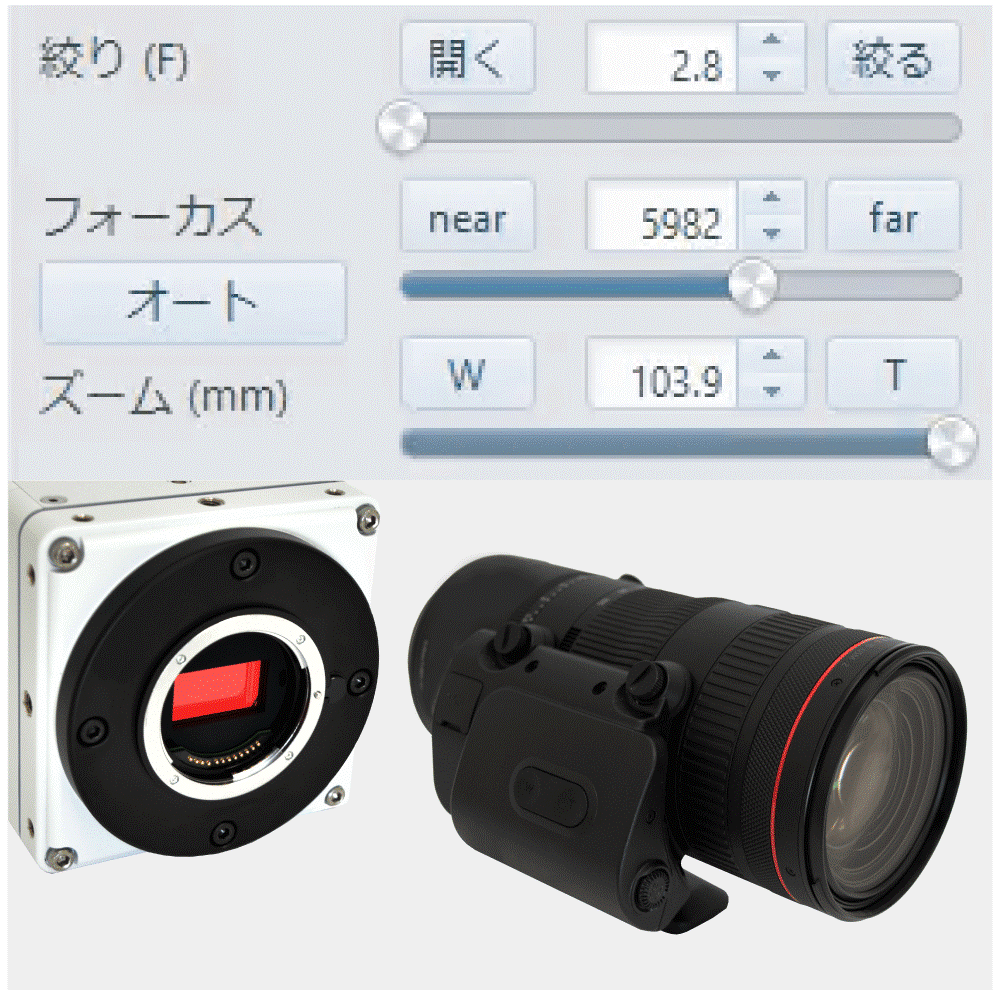

レンズマウント | 標準:Fマウント(Gタイプレンズ対応) オプション:EFマウント、Cマウント、M42マウント ※Canon EF-S、EF-M、RFタイプレンズは取り付けできません。 詳細はお問い合わせください。 ※Cマウント、M42マウントは使用できるレンズに制限があります。 Cマウント:フランジからイメージセンサー側への飛び出し量:7.5mm以下 M42マウン:フランジからイメージセンサー側への飛び出し量:8.5mm以下 |
保管温度/湿度 | -20℃~60℃(結露なきこと) |
動作温度/湿度 | 0℃~40℃(結露なきこと) |
耐衝撃性 | 100G/11ms/6axes/1,000times |
電源コネクタ | 16pin(Photron Camera Hub)、4pin(Battery) |
電源供給 | DC5V/Max. 1A出力 ※側面のDCジャックに接続し、LED照明や無線モジュールへの電源供給が可能です。 |
AC電源 | 100~240V、50~60Hz |
DC電源 | 22~32V、70VA |
標準付属品 | ACアダプタ×1、ACケーブル×1、DCケーブル×1、 LANケーブル×1、Fマウントプレート(Gタイプレンズ対応)×1、 ファーストステップガイド×1、出荷検査合格書×1、国外持ち出し注意書×1 |
オプション品 | キャリングケース、Cマウントプレート、EFマウントプレート、 M42マウントプレート、RJ45コネクタ固定ブラケット |
