手のひらサイズ+多機能+耐G

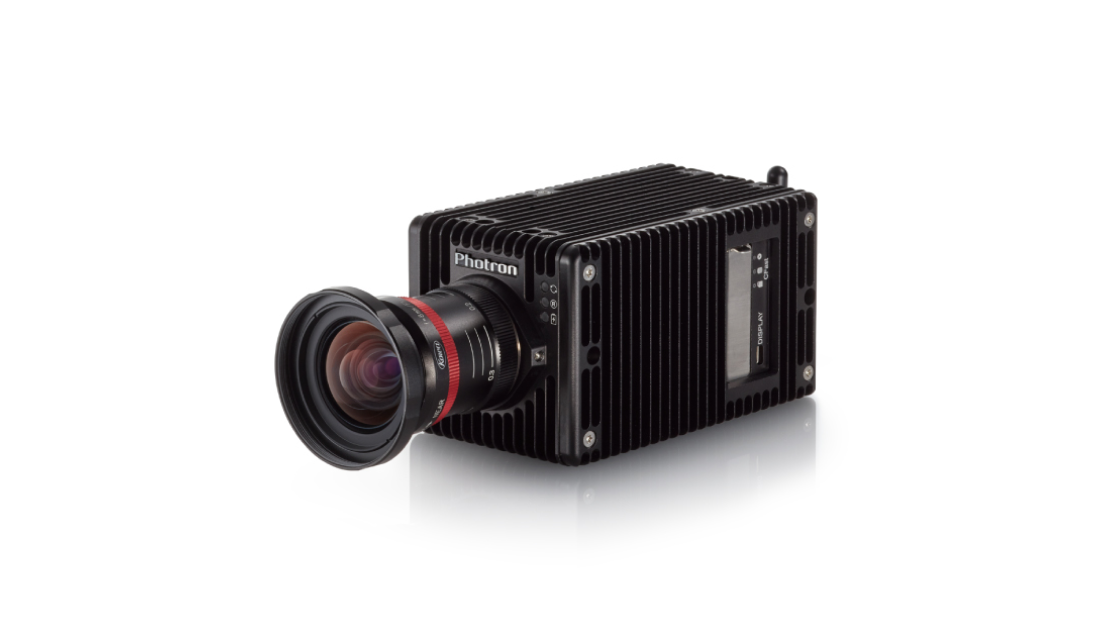

「FASTCAM Mini CX」は、75×75×123.5mmで1.2kgの小型軽量筐体の中に多数の機能を搭載した万能型のハイスピードカメラ(高速度カメラ)です。
新開発の高速 CMOSセンサーにより、FULL HD解像度で 1,000コマ/秒の撮影が可能で、耐G性能も持ちつつ、CFastカードや Wi-Fi無線通信対応に加えて、駆動バッテリを内蔵しているので様々な撮影環境に対応できます。
衝突安全試験ではオフボード撮影もオンボード撮影も兼用できる万能なカメラとして活躍します。
特長
特長01 小型軽量 / ファンなし密閉筐体
手のひらサイズで耐衝撃性能150Gの高い堅牢性を実現。設置に便利なカメラ固定用プレートと着脱可能なハンドルが標準付属。
特長02 FULL HDで1,000コマ/秒
1920×1080ピクセルで1,000コマ/秒の撮影が可能。ISO感度はモノクロISO10,000 /カラーISO5,000で暗部も鮮明に撮影可能。
特長03 Wi-Fi 対応
無線LANアクセスポイント経由でカメラ制御ソフトPFV4と通信接続が可能。ライブ画像の確認やカメラ設定が離れた場所から可能に。ケーブルの省配線化も実現。

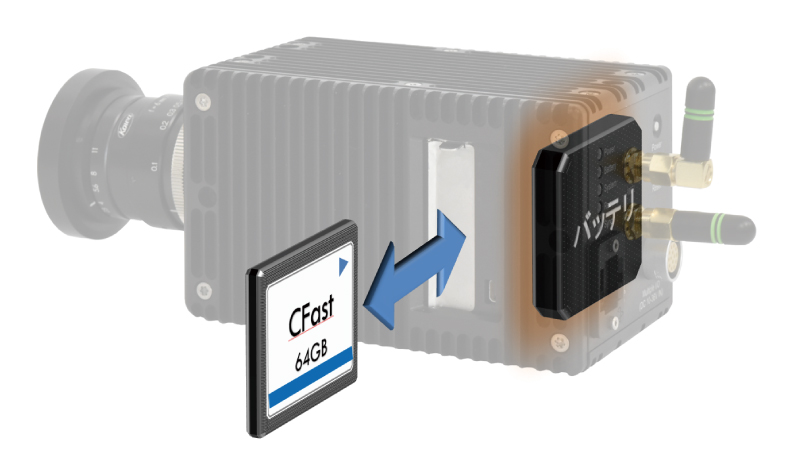

特長05 内蔵駆動バッテリ & CFast カード対応
内蔵バッテリ(ニッケル水素電池)で最大約30分のカメラ駆動が可能。CFastカードへの撮影データ自動転送機能との併用で万一の電源遮断時でも大切なデータを確実に保護。
専門知識を持った担当が
製品の提案から解析方法までサポートします
お問い合わせは
こちらから
無償デモ撮影・解析を
申し込む
製品カタログを
ダウンロード
お電話でも
お問い合わせできます
電話でお問い合わせ 平日9:00~18:00
仕様
FASTCAM Mini CX 製品仕様
モデル名 | FASTCAM Mini CX100 |
センサータイプ | モノクロ/カラー |
最大解像度 | 1920×1400 |
最高撮影速度(フルフレーム) | 750コマ/秒 |
最高撮影速度(分割フレーム) | 10,000コマ/秒 |
最短露光時間 | 4μsec |
ISO感度 | モノクロ:ISO 10,000 カラー:ISO 5,000 |
濃度階調 | モノクロ:AD変換10bit カラー:AD変換30bit(RGB各10bit) |
メモリ容量 | 8GB |
インタフェース | ギガビットイーサネット、CFastカードスロット |
外部コントロール | ギガビットイーサネット、Wi-Fi ※WiFi無線通信には別途、無線LANアクセスポイントが必要 |
Wi-Fi規格 | IEEE802.11a/n、5GHz |
レンズマウント | Cマウント |
トリガーモード | センタ、エンド、マニュアル |
外部信号 | 入力:トリガ(TTL/接点)、同期信号、電源制御信号 出力:同期信号、レディ信号、露光中信号 |
外部同期信号 | 入力:0V~+36V(Hレベル+2~+36V) 負極性/正極性(切替可能)、可変周波数同期が可能 出力:LVTTL 3.3V 負極性/正極性(切替可能) |
映像信号出力 | HDMI(OSD、カーソル表示機能付き) |
主な機能 | Wi-Fi無線通信、内蔵駆動バッテリ、CFastカード自動転送、 可変周波数同期、温度センサ |
カメラ筐体 | ファンなし密閉筐体 |
耐衝撃性能 | 150 G / 11 msec / 6 axes / 300 times |
寸法/質量(突起物、付属品除く) | [本体] 75(W) × 75(H) × 123.5(D)mm / 1.2kg [AC電源] 69(W) × 40(H) × 132(D)mm / 0.4kg |
保管温度/湿度 | -20℃~60℃/85%以下(結露無きこと) |
動作温度/湿度 | 0℃~40℃ / 85%以下(結露無きこと) |
AC電源 | 100~240V、50~60Hz, ~2A |
DC電源 | 22~32V、40VA |
内蔵駆動バッテリ | ニッケル水素電池 |
制御ソフト | Photron FASTCAM Viewer 4(PFV4) |
標準付属品 | 本体×1、ハンドル×1、カメラ固定用プレート×1、Wi-Fiアンテナ×2、M6ネジ×5、バックフォーカスキット×1、ファーストステップガイド×1、出荷検査合格書×1、同梱品一覧×1、国外持ち出し注意書×1 |
アクセサリ・オプション | LANケーブル、I/Oケーブル、ACアダプタ(I/Oケーブルに接続)、J-Box(4ch)、J-Boxケーブル7m、J-Boxケーブル10m、レンズ固定用耐Gブラケット、CFastカード、キャリングケース |
※LANケーブル、I/Oケーブル、ACアダプタ、CFastカード、レンズは標準付属品に含まれません。
カメラ固定用プレートとハンドル装着時
寸法
FASTCAM Mini CX 相対波長感度特性グラフ
