超低ノイズを実現した高画質ハイスピードカメラ
「FASTCAM Orion S40」は裏面照射型イメージセンサーおよび、CDS機能を搭載した最新センサー技術を用いることで超低ノイズを実現した高画質モデルです。
さらに、100万画素(1024×1024)で37,500fpsの撮影が可能で、従来モデル*比約2倍の高速撮影性能も両立した新しいハイスピードカメラです。
*FASTCAM Nova S20
特長
特長01 超低ノイズ
CDS機能を搭載することで、読み出しノイズ（Temporal Dark Noise）を従来モデル*から約70％削減しました。
低ノイズの鮮明な画像が撮影できるため、PIVやDICといった画像計測手法において、高い精度で計測可能です。
*FASTCAM Nova S
特長02 高速撮影性能

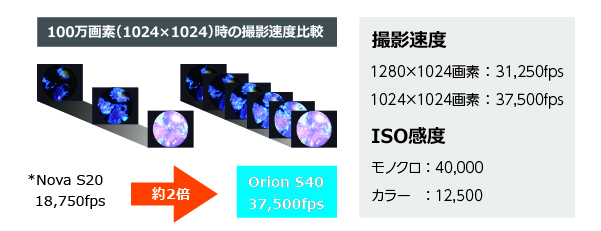

フル解像度で31,250fps、100万画素で37,500fpsの、従来モデル*比約2倍の高速撮影性能で、一瞬の現象を可視化します。
*FASTCAM Nova S20
特長03 CDS機能(Correlated Double Sampling)
CDS機能は、各画素のノイズレベルと輝度信号レベルの差分を毎フレーム取る機能です。この機能により超低ノイズを実現しました。
右図は1画素ごとの信号処理イメージです。
特長04 裏面照射型センサー(BSI:Back side illumination)
従来の表面照射型イメージセンサーと異なり、入射光に対しフォトダイオードがほぼ全面にあるため、小さいピクセルサイズでも高画質を実現します。
仕様
FASTCAM Orion S40 製品仕様
| モデル名 | FASTCAM Orion S40 |
| 最大解像度 | 1280×1024画素 |
| 最高撮影速度 （フルフレーム） | 31,250fps（1280×1024画素） |
| 最高撮影速度 （分割フレーム） | 312,500fps（896×32画素） |
| センサーサイズ/ 対角線 | 20.48mm×16.38mm/26.23mm |
| ピクセルサイズ | 16µm正方 |
| 最短露光時間 | 1.0µsec |
| 感度 | モノクロ：ISO 40,000 カラー：ISO 10,000 |
| 濃度諧調 | モノクロ：A/D変換12bit カラー：A/D変換36bit |
| メモリ容量 | 32、64、128GB から選択 （購入後、上位容量へアップグレード可能） |
| インターフェース | RJ45（10GBASE-T） |
| トリガーモード | スタート、センター、エンド、マニュアル、 ランダムリセット、ランダムマニュアル |
| 外部信号 | 入力：トリガ（TTL/接点）、同期信号、レディ信号、イベント信号、IRIG 出力：トリガ、同期信号、レディ信号、露光中信号、録画中信号 |
| 外部同期信号 | 入力：+3.3～+12V 負極性/正極性（切替可能） 出力：+5V 負極性/正極性（切替可能） |
| 筐体・冷却方法 | ファン付き非密閉筐体、内蔵ファンによる空冷 （ファン制御でファン停止に対応） |
| 寸法 | 267.0(H)×182.0(W)×93.6(D)mm （突起物、付属品除く） |
| 重量 | 4.07Kg（突起物、付属品除く） |
| レンズマウント | 標準：Fマウント（Gタイプレンズ対応） オプション：EFマウント、Cマウント ※Canon EF-S、EF-M、RFタイプは取り付けできません。 詳細はお問い合わせください。 ※Cマウントは使用できるレンズに制限があります。 フランジからイメージセンサー側への飛び出し量：9.5mm以下 |
| 保管温度/湿度 | -20℃～60℃（結露無きこと） |
| 動作温度/湿度 | 0℃～40℃（結露無きこと） |
| 耐衝撃性能 | 30G、10msec、6軸、各10回 |
| 電源コネクタ | 6pin（Lemo 3B size） |
| AC電源 | 100～240V、50～60Hz（付属ACアダプター使用） |
| DC電源 | 22～32V、300VA |
| 標準付属品 | ACアダプター×1、ACケーブル×1、DCケーブル×1、 LANケーブル×1、Fマウントプレート（Gタイプレンズ対応）×1、 ファーストステップガイド×1、出荷検査合格書×1、国外持ち出し注意書×1 |
| オプション品 | キャリングケース、EFマウントプレート、Cマウントプレート |
FASTCAM Orion S40 相対波長感度特性グラフ
