FASTCAM Mini Wシリーズ

フルHD解像度対応の高画質・
コンパクトハイスピードカメラ

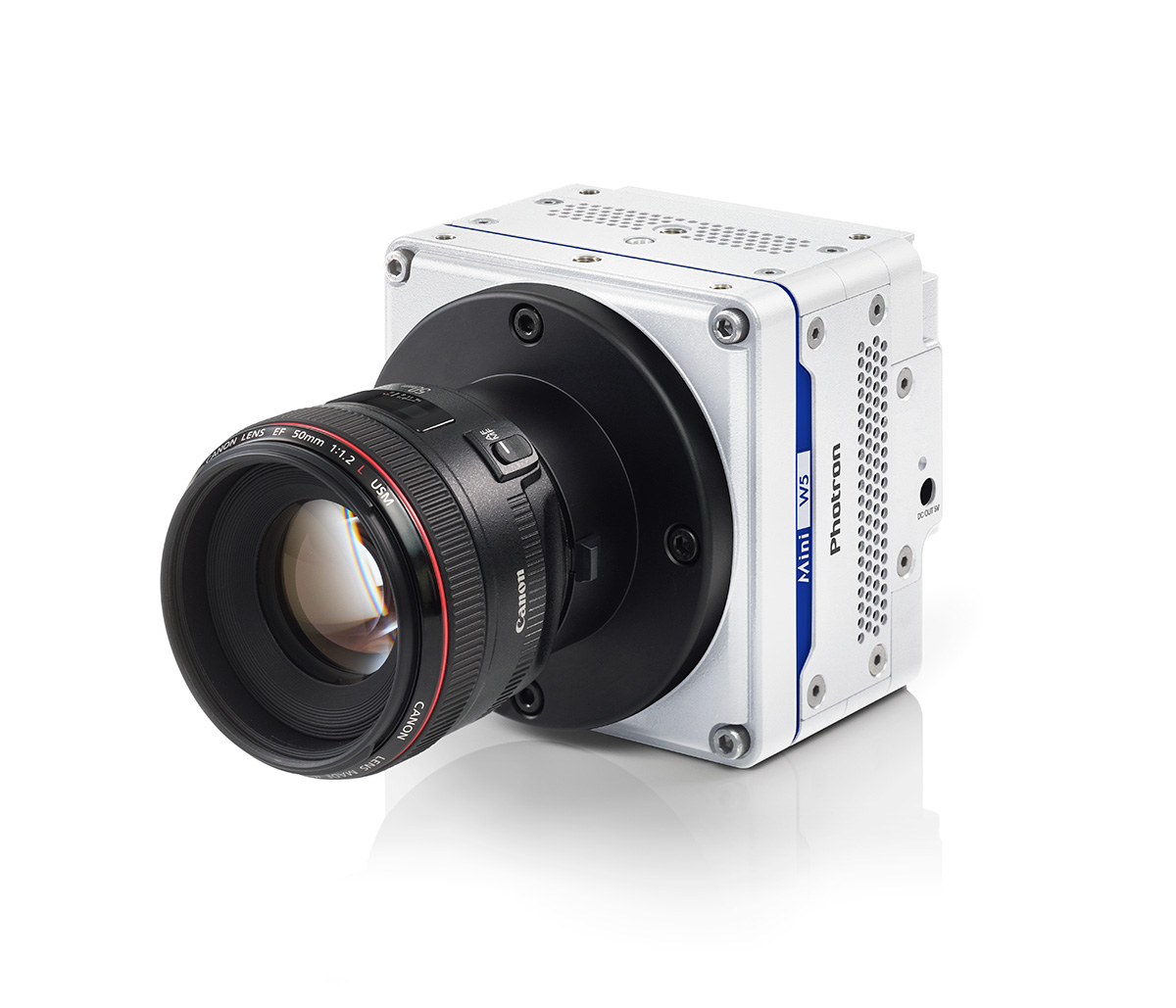

FASTCAM Mini W5/W2は、小型軽量の筐体に高解像度・高感度のイメージセンサーを搭載したハイスピードカメラです。Mini W5はフルHD（1920×1080画素）で従来比約2.5倍となる5,280fps^※の撮影速度を実現し、ISO感度は従来比約1.5倍となるモノクロISO 10,000 を達成しました。
自動車の衝突試験、エアバッグ展開試験をはじめ、高解像度を活かした各種実験及び画像解析用のハイスピードカメラに最適です。

_{※fps…「frames per second」の略で1秒あたりに撮影される画像を表す単位。「コマ/秒」とも。}

特長

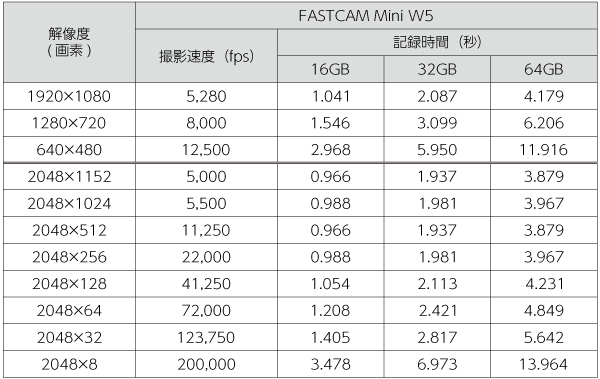

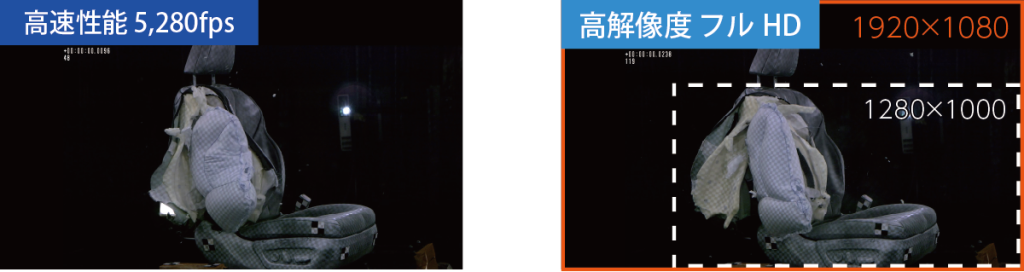

Mini W5は、従来機種^※1と比較しフルHD解像度で約2.5倍の5,280fpsの撮影性能を達成しました。
更に、5,000fps時の解像度では従来機種^※2の約1.6倍となるフルHD解像度を実現しました。

_{※1：FASTCAM Mini WX100（フルHD解像度時、2,000fps）
※2：FASTCAM Mini UX100（5,000fps時、1280×1000画素）}

仕様

FASTCAM Mini W5/W2　製品仕様

モデル名	FASTCAM Mini W5 FASTCAM Mini W2
最大解像度	2048×1152pixel

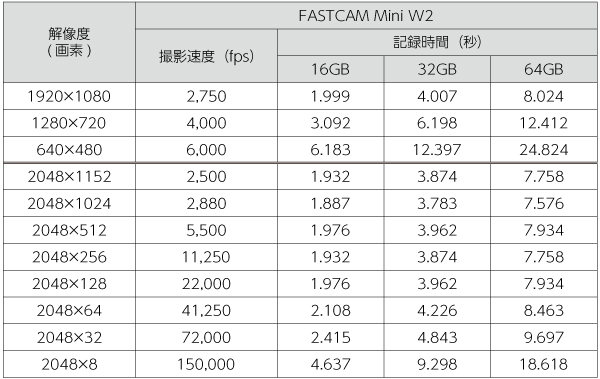

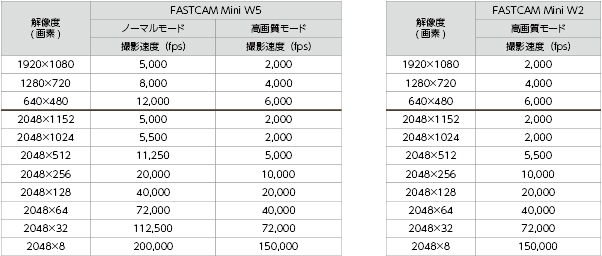

最高撮影速度 （フルフレーム）	FASTCAM Mini W5：5,000 fps（2048×1152画素） FASTCAM Mini W2：2,500 fps（2048×1152画素）
最高撮影速度 （分割フレーム）	FASTCAM Mini W5：200,000 fps（2048×8画素） FASTCAM Mini W2：150,000 fps（2048×8画素）
センサーサイズ/対角線	26.62×14.97mm/30.54mm
ピクセルサイズ	13×13μm
最短露光時間	2.0μsec
感度	モノクロ：ISO 10,000 カラー：ISO 2,000
濃度階調	モノクロ：A/D変換12bit カラー：A/D変換36bit
メモリ容量	16、32、64GB から選択（購入後、上位容量へアップグレード可能）
インターフェース	RJ45（1000BASE-T/10GBASE-T）
トリガーモード	スタート、センター、エンド、マニュアル、ランダム、ランダムリセット、ランダムマニュアル
外部信号	入力：トリガ（TTL/接点）、同期信号、レディ信号、イベント信号、IRIG 出力：トリガ、同期信号、レディ信号、露光中信号、録画中信号
外部同期信号	入力：+3.3～+12V 負極性/正極性（切替可能） 出力：+5V 負極性/正極性（切替可能）

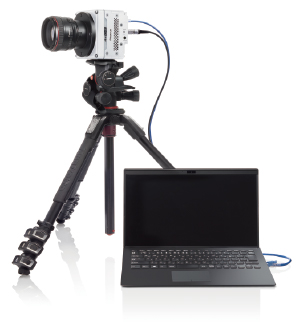

筐体・冷却方法	ファン付き密閉筐体、内蔵ファンによる空冷（ファン制御でファン停止に対応）
寸法	120.0(W)×120.0(H)×92.4(D)mm（突起物、付属品除く）
重量	2.1Kg（突起物、付属品除く）

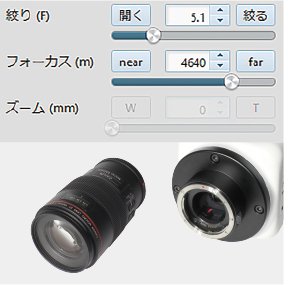

レンズマウント	標準：Fマウント（Gタイプレンズ対応） オプション: RFマウント※1、EFマウント※2、Cマウント※3、M42マウント※3 ※1：Canon RF-Sレンズは取り付けできません ※2：Canon EF-S、EF-Mレンズは取り付けできません。 ※3：Cマウント、M42マウントは使用できるレンズに制限があります。 （Cマウント：フランジからイメージセンサー側への飛び出し量：7.5㎜以下） （M42マウント：フランジからイメージセンサー側への飛び出し量：9.5㎜以下）
保管温度/湿度	-20℃～60℃（結露なきこと）
動作温度/湿度	0℃～40℃（結露なきこと）
耐衝撃性	100G/11ms/6axes/1,000times
電源コネクタ	16pin（Photron Camera Hub）、4pin（Battery）
電源供給	5V/Max. 1A出力 ※側面のDCジャックに接続し、LED照明や無線モジュールへの電源供給が可能です。
AC電源（付属ACアダプター使用）	100～240V、50～60Hz
DC電源	22～32V、70VA
標準付属品	ACアダプタ×1、ACケーブル×1、DCケーブル×1、LANケーブル×1、Fマウントプレート（Gタイプレンズ対応）×1、ファーストステップガイド×1、出荷検査合格書×1、国外持ち出し注意書×1
オプション品	キャリングケース、Cマウントプレート、RF マウントプレート、EFマウントプレート、M42マウントプレート、RJ45コネクタ固定ブラケット
