超音波キャビテーションを500k fpsで可視化：高時間解像度で見る微細気泡の発生と消滅

• 事例記事
• 流体

動画 1

動画 2

概要

液体に超音波を当てた際に生じる圧力差によって、極めて小さな気泡（空洞）が発生・消滅する「超音波キャビテーション」を、ハイスピードカメラ”Pharsighted E9”を使用して 500,000fps で撮影しました。
条件の異なる2つの動画を掲載していますが、いずれも撮影条件は同じです。
500,000fpsという超高速な撮影速度ながら、640×304pixelの解像度で撮影ができています。

一般的にハイスピードカメラは撮影速度を上げると、解像度は下がっていきますが、Pharsighted E9 は超高速撮影に特化しているため、ある程度の解像度を保ち続けます。

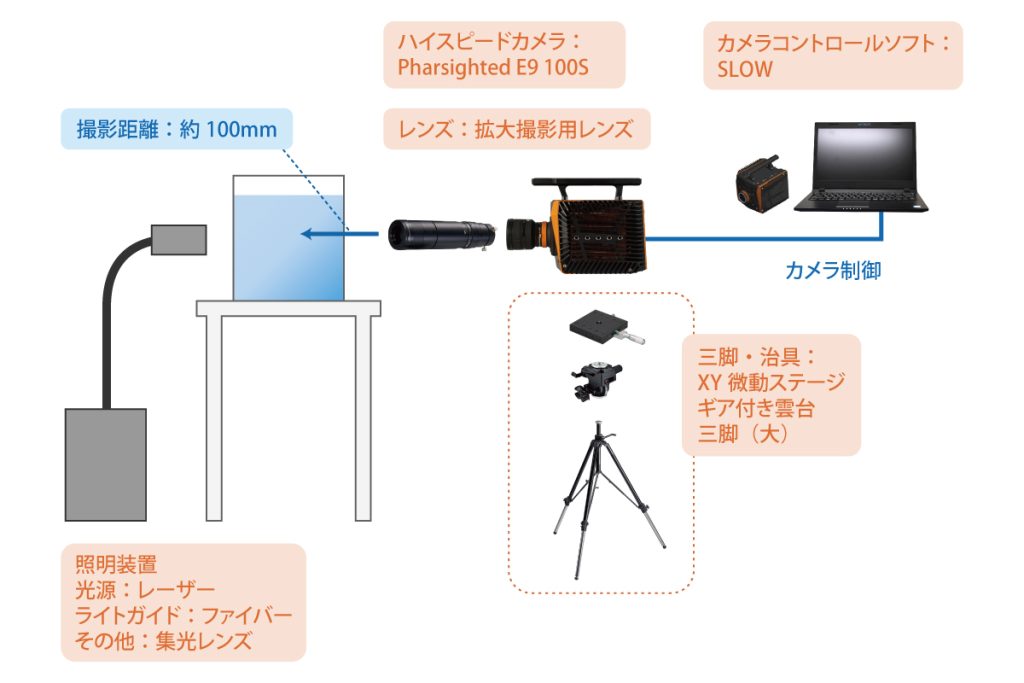

セッティングイメージ

使用機材

• ハイスピードカメラ：Pharsighted E9 100S　→　製品詳細
• レンズ：拡大撮影用レンズ　→　取り扱いレンズ
• 照明：レーザー　→　取り扱い照明
• 治具：ギア雲台三脚（大）、XY微動ステージ　→　取り扱い三脚・治具

撮影条件

• 撮影速度：500,000fps
• シャッター速度：1/500,000sec
• 解像度：640×304

ご協力先

東北大学 大学院工学研究科様
