ワイヤ・レーザ金属3Dプリンタの造形プロセスのハイスピードカメラ可視化事例

• 事例記事
• 溶接

動画 1：ワイヤ・レーザ金属3Dプリンタの溶融プロセス

動画 2：ワイヤ・レーザ金属3Dプリンタの溶融プロセス 2段目

動画 3：ワイヤ・レーザ金属3Dプリンタの溶融プロセス 正面

概要

溶接ワイヤをファイバレーザで溶かしながら造形する、DED方式（Directed Energy Deposition方式）のワイヤ・レーザ金属3Dプリンタの造形プロセスをハイスピードカメラで撮影しました。
材料となる金属ワイヤが、レーザ照射により溶融・凝固する一瞬のプロセスを捉えました。

ハイスピードカメラは、撮影部（小型カメラヘッド）と、記録・制御部（本体）が分離している FASTCAM MH6 type LTを使用しました。小型のカメラなので、加工機内にセッティングが可能です。
溶融時の発光を抑えた撮影を行うため、光学フィルターと強力なLED照明を使用し撮影を行いました。

動画は、1.横方向から造形プロセスを撮影したもの、2.横方向から2層目の造形プロセスを撮影したもの、3.造形の進行方向に対して撮影したものの3つです。

いずれも、溶融・凝固の一瞬のプロセスがよく分かる動画となっています。

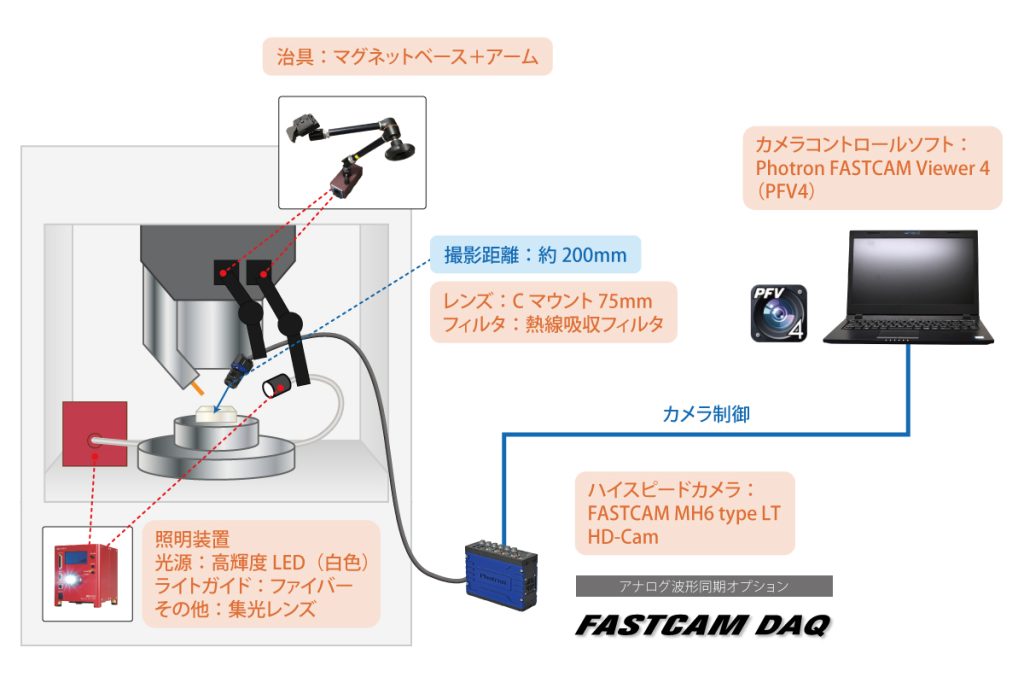

セッティングイメージ

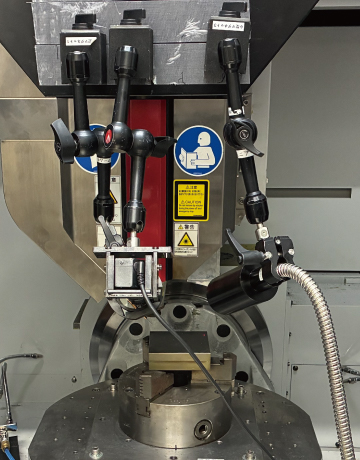

セッティング写真

使用機材

• ハイスピードカメラ：FASTCAM MH6 type LT、HD-Cam使用　→　製品詳細
• レンズ：Cマウントレンズ 75mm、熱線吸収フィルター　→　取り扱いレンズ
• 照明：高輝度LED光源、ファイバー型ライトガイド、集光レンズ　→　取り扱い照明
• 治具：マグネットベース＋アーム　→　取り扱い治具

撮影条件

• 撮影速度：1,000fps
• シャッター速度：1/20,000sec
• 解像度：1920×1080

ご協力先

秋田県産業技術センター様
