赤外線カメラで捉える「乾燥」過程の可視化

事例記事

動画：水分乾燥

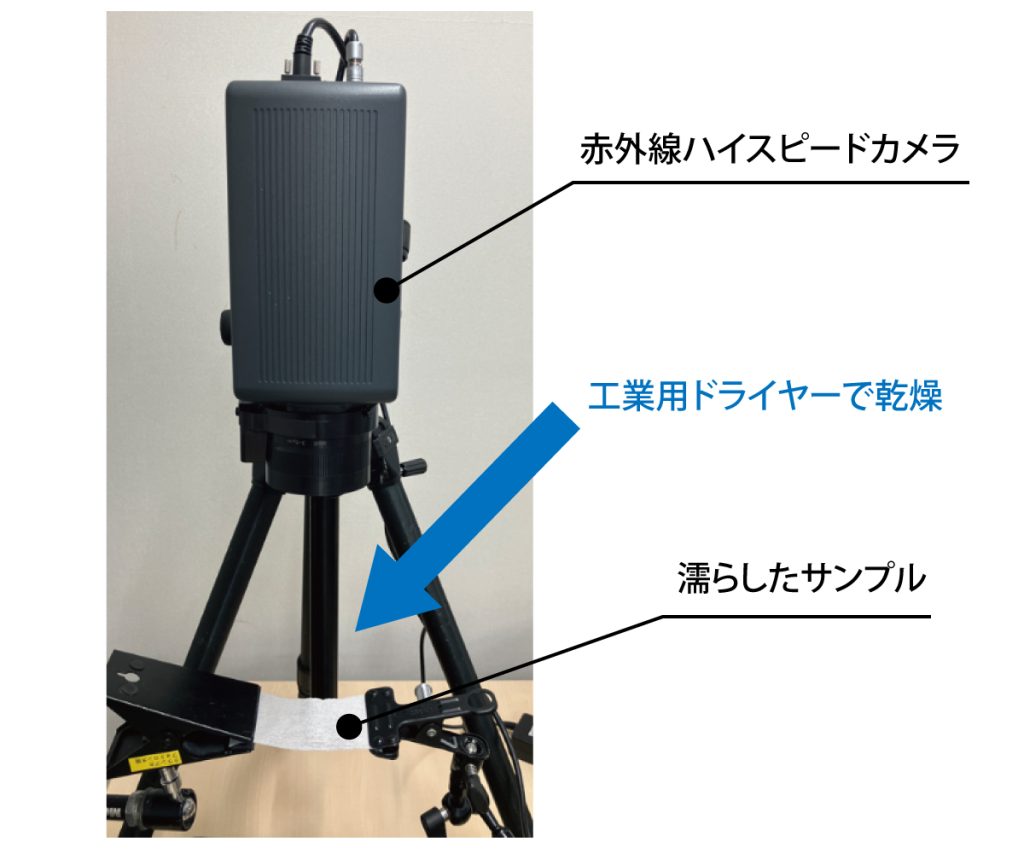

セッティングイメージ

使用機材

ハイスピードカメラ：赤外線ハイスピードカメラ　→　製品詳細
レンズ：赤外線カメラ用レンズ　→　取り扱いレンズ
三脚：カメラ用三脚　→　取り扱い三脚

乾燥工程の“見えない状態”を可視化

塗工・コーティング技術を用いる製造現場において、「乾燥プロセス」の制御は製品の品質や耐久性、生産効率を決定づける極めて重要な工程です。
近年、従来の熱風オーブンにに合わせて、乾燥効率や省スペース化を実現する手法として、レーザーなどを用いた乾燥技術も増えてきております。
しかし、その一方で「乾燥ムラ（面内・厚み方向の不均一）」が品質問題に直結するケースが多く、多くの技術者の頭を悩ませてます。

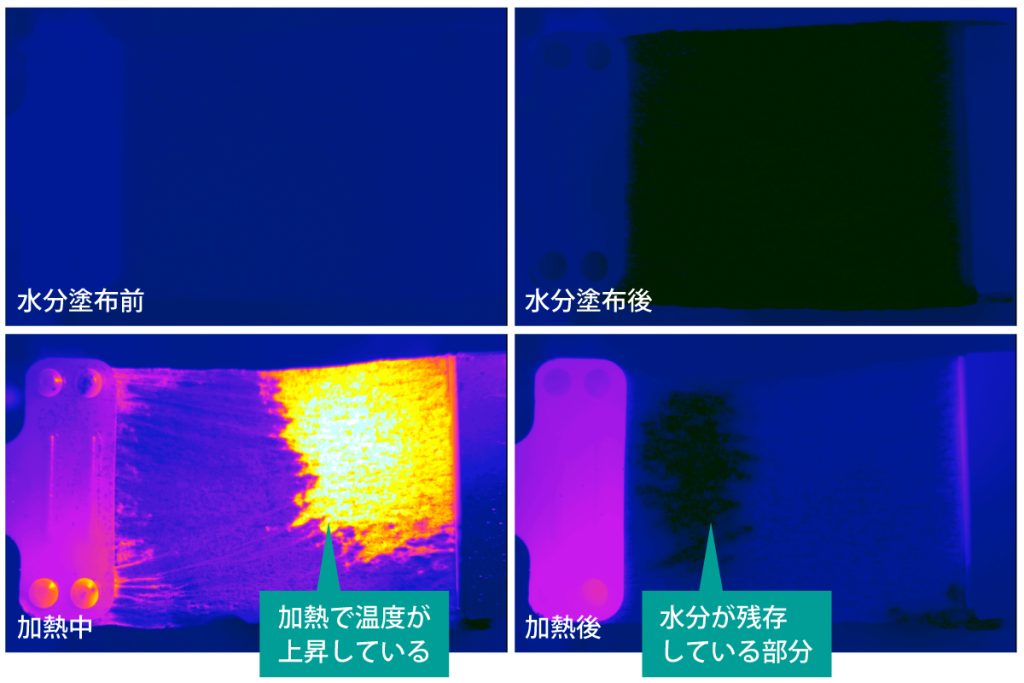

このような背景のもと、私たちは赤外線カメラを用いることで、これまでブラックボックスだった乾燥プロセスの「乾燥状態」や「温度分布」を面で可視化する手法をお提案しています。

可視化の仕組み

水分（H2O）は赤外線領域において特定の吸収特性を持ちます。乾燥に伴い水分量が減少していくと、透過/反射率や熱容量が変化し、目視では判断することが困難な「乾燥の度合い」を熱・波長分布としてコントラスト高く捉えることが可能です。
また、計測波長帯を変更する事で
・水分量（相対的）
・水分量（相対的）と温度分布
を可視化することも可能です。
