20,000fpsで捉えるCFRPの破壊挙動｜1m級パイプの落錘試験と荷重同期計測

• 事例記事
• 航空宇宙
• 材料工学

動画：CFRP落錘試験、荷重同期計測

概要

1m程のCFRP素材のパイプに錘体を一定の高さから自由落下させ衝撃を与える試験を行いました。
この試験ではスコープコーダ DL950（横河計測株式会社）で荷重データも記録しており、FASTCAM DAQ を使用してカメラとスコープコーダ DL950 の同期撮影を行いました。
従来、データロガーで波形を解析していた実験も、スロー映像が加わることで現象理解と共有性が高まります。

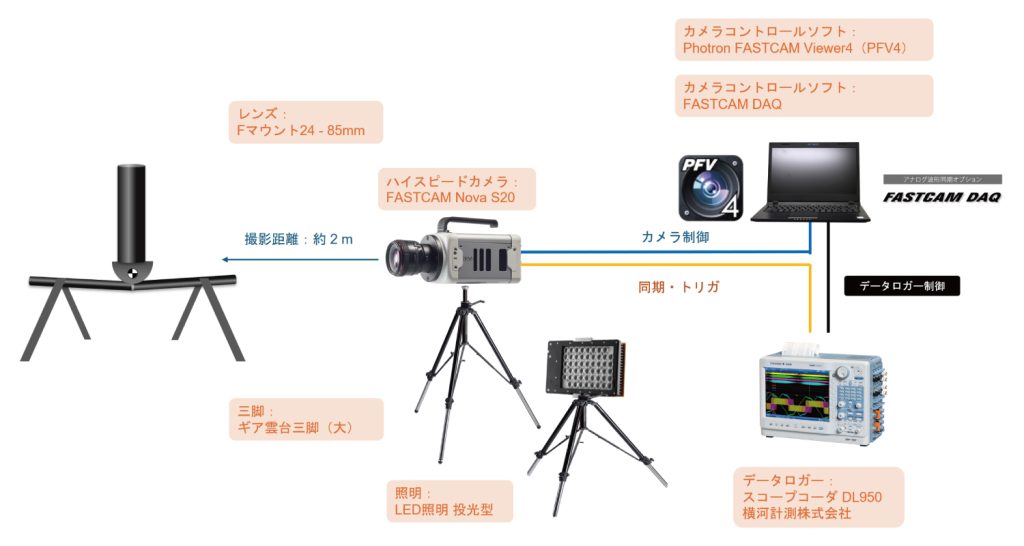

セッティングイメージ

使用機材

• ハイスピードカメラ：FASTCAM Nova S20　→　製品詳細
• 波形同期ソフト：FASTCAM DAQ　→　製品詳細
• データロガー：スコープコーダ DL950　→　製品詳細
• レンズ：Fマウント 24mm-85mm　→　取り扱いレンズ
• 照明：LED照明 投光型　→　取り扱い照明
• 三脚：ギア雲台三脚（大）　→　取り扱い三脚

撮影条件

• 解像度：1024×992
• 撮影速度：20,000fps
• シャッタースピード：1/25,000 sec（40μsec）
