図脳RAPIDPRO23

迷わず描けてすぐ馴染む。日本の直感2DCADで図面作成・製図を高速化

『図脳RAPIDPRO23』は、手書き感覚の直感的な操作性と高度な図面作成機能を両立した純国産の2D CADソフトです。AutoCAD（DWG/DXF）やPDF図面との高い互換性を備え、設計から製造・現場での図面編集業務までをスムーズに効率化します。

日本製ならではの操作性

マウスの移動アクションでコマンドを起動できる「マウスジェスチャ」を搭載。コマンド選択時に、コマンドアイコンやコマンドメニューまでマウスカーソルをわざわざ移動させる手間は、もう必要ありません。マウスカーソルを移動する手間を省いて、作図効率を飛躍的にUPします！しかも、呼び出すコマンドは、好みに合わせてカスタマイズ可能です。

他のCADに類をみない豊富な補助線（下書き線）機能で、手書き感覚で作図が可能です。マウスカーソル周辺の図形をサーチして、水平線/垂直線/中心線/延長線など図形に対応した仮想補助線を自動表示する機能「ダイナミック補助線」も搭載。補助線コマンドの選択や、補助線の作図/消去などに伴うクリック数を削減します。

編集したい図形をクリックしてから、「図形プロパティ」で長さや径などの寸法情報、線種や線色などの属性情報など図形のパラメータを直接編集。選択した図形に表示されるハンドルを引っ張って図形の拡大/縮小や変形操作を実現。ハンドルをクリックすると数値入力によるサイズや座標の変更も可能。選択した状態で図形をマウスドラッグすれば移動や複写もおこなえます。図形編集コマンドの選択が不要になり作図時間の短縮に威力を発揮します。

図脳RAPIDは、日本の製造・設計現場の声を反映した国産ならではの直感的なインターフェースを備えています。

多彩なライセンス形態

お客様の用途・環境に合わせより柔軟に2D CADを運用いただけるよう、『図脳RAPIDPRO23』はライセンス形態が充実しています。使用期限の無い通常ライセンスであるパッケージ版以外にも、1年単位でご使用いただける年間ライセンス版、複数人でライセンスを共有するネットワークライセンス版、1つの企業でまとめて法人契約をおこなう企業向け一括ライセンス版をご用意しています。

オンラインショップでご購入いただけます

優れたデータ互換

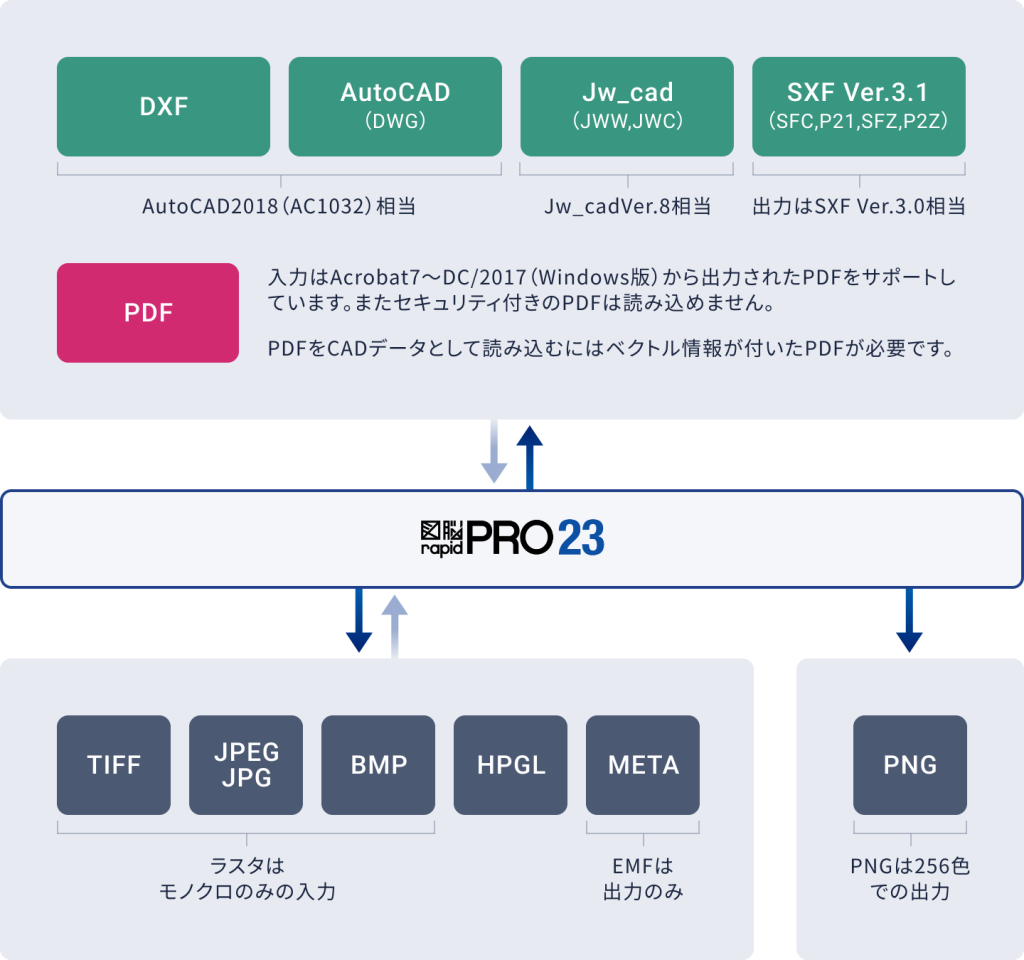

AutoCAD（DWG形式）や、Jw_cad（JWW形式、JWC形式）、DXF、SXFなどの入出力に対応。
Unicodeにも対応した互換性が図面のやり取りをスムーズにします。
PDFやTIFF、METAなどCADデータではない図面データの入出力も搭載し、CADを介さない図面の利用にも効果を発揮します。
取引先から受け取った図面や、過去に作図した図面資産を無駄にすることなく活用できます。

図脳RAPIDをはじめとするTrue type Fontを基準とするソフトウェアとAutoCAD（AutoCADクローンも含む）では文字サイズに対する考え方が異り、それがデータ変換時に文字の大きさの差につながっています。
図脳RAPIDPROでは図面の2次利用の方法にあわせて２つの入力方法を用意。図脳CADの文字サイズの表現をAutoCADに合わせる「AutoCAD表示モード」、AutoCADでの表示状態となるべく同じになるように文字のサイズを変更して読み込む「標準変換モード」でAutoCADの文字の再現性能をアップ。文字サイズの修正の手間や、データ提供元との相互確認の工数を削減します。

レイアウト空間が設定されたAutoCADデータを入力する際に、AutoCADと同様に１つのファイルでモデル空間からレイアウト空間まで表現することができます。AutoCADに再度出力しても、レイアウト空間は保持されるので、相互のデータのやり取りも安心です。ビューポートが設定された図面についても再現可能！
レイアウト空間ごとに１つのファイルに分割して読み込むこともできるので、欲しいレイアウトだけ抜き出してファイル化することも可能です。

高度な画像処理技術を使用し、PDFに含まれるベクトルデータを図形要素として認識。各種のCADや、Illustratorなどの画像ソフトから出力されたPDFを、CADデータとして編集できます。円や円弧情報、文字列情報や、一点鎖線等の線種情報も可能な限り再現します。レイヤ情報が含まれていればレイヤも分けて入力できます。ベクトルデータの含まれていないPDFは紙図面同様に下絵として取り込んで修正可能です。PDF図面データをCADでトレースする時間を削減します。

紙図面や地図をスキャンしたTIFFやBMPなどのラスタデータを読み込んで、CADで編集や修正ができます。もちろんCADでベクトルデータを書き足したり、上から色を塗ることも可能。紙図面でよく見られる青焼きや日焼けのノイズを除去するクリーニングに対応しているほか、縮尺補正することで三角スケール精度（紙図面を三角スケールで実測する精度）で距離や面積の計測を可能にするなど紙図面の再利用を実現し、トレースにかかっていた作業時間を大幅に短縮できます。

X,Yの座標値が記述されたCSVデータを入力して線（ポリライン）や円で図形を自動描画したり、点群（補助点）をプロットすることができます。

オンラインショップでご購入いただけます

実務に即した便利な機能

電気配線図図や系統図作成を効率化する配線コマンドによって簡単に作図できるだけでなく、他の要素や配線を避けるための編集も簡単に素早くできます。

複数の図面を開いて、それぞれを別ウィンドウにすることで並べて表示しながら作業が可能。図面ウィンドウを左右に並べて表示したり、デュアルモニタ—に表示したりと、見やすい配置で素早くスムーズに編集できます。
さらに、同一図面を複数ウィンドウで表示させながらの作業も可能です。



“変更前の図面”と“変更後の図面”の相違点を色を変えて表示するので、変更箇所が一目瞭然。目視でおこなうことで時間がかかったり、見落としが出やすかった検図作業を大幅に削減し、手戻りのない迅速な検査を実現できます！ また、比較結果の印刷やファイル保存が可能なので、変更箇所の説明資料としても最適です。

図面の位置が少し変わった程度の誤差は設定で丸めることも可能です。

文字サイズやセルの高さを数値指定しCAD品質の美しい表を作成

ユーザーの好みに合わせて操作性を自由にカスタマイズできる各種操作設定を用意。たとえば、図形を選択する際に、マウスクリックの押し込み時間によって選択パターンを変化させられるよう設定できます。また、範囲選択を左側からおこなう際と、右側からおこなう際での選択挙動の違いなども設定可能。Jw_cadのようなグループレイヤの概念も使用可能。好みに合った操作性が見つかります。

本来は閉じているはずの領域にわずかにあいている隙間や、交点からはみ出してしまった端点などを自動検出します。ハッチングを掛ける際の手戻り防止や、加工に必要な閉領域の事前確認などの業務を効率化します。

繋がっていない箇所をオレンジのポイントでハイライト

変数を設定しておくと、数字が自動カウントアップされる等差数列文字機能を搭載。入力時間を減らすだけでなく、連番の欠番や重複を避けてミスの削減にも有効です。

数字の入力の手間や、番号の重複・欠番の発生を抑制

	ZRD	ZSDX	ZSDXZ	ZSDXからの 圧縮率
ベクトル図面	800KB	1,000KB	150KB	15%
曲線付きベクトル図面	2,100KB	2,400KB	600KB	25%
ラスタ付き図面	700KB	600KB	300KB	50%

充実のサポート

オンラインショップでご購入いただけます

よくあるご質問（導入・操作性について）

正確な作図を支援する「補助線」機能や、カーソルを近づけるだけで端点や交点を検知する「サーチ」機能を搭載しています。『図脳RAPIDPRO』は日本の製図手法になじみやすい手書き感覚の操作性を追求した純国産2D CADソフトです。ドラフターや定規感覚で迷わず描けるため、CAD初心者や非設計部門の初めての導入・買い替えにもおすすめです。複雑な計算を行うことなく直感的に位置決めが行え、導入初期の操作習得や図面作成・編集をスムーズに進めることができます。

可能です。AutoCADのDWG/DXFデータやJw_cad（JWW）形式の読み込み・書き出しに対応しており、レイヤ情報や文字・寸法線などのデータを保持して高い互換性で図面データ変換・編集ができます。さらにPDF図面のCADデータ変換機能も備えており、取引先や社内他部門とのスムーズな図面データ共有にご活用いただけます。

はい、対応しています。機械、建築、土木、電気など、幅広い業界の平面図面作成（製図）や設計業務で活用されています。日本の製図規格や実務に即した作図コマンド・便利機能を豊富に備えているため、業界を問わず現場の図面作成効率化に役立ちます。

3D CADに比べて導入コストや学習コストを大幅に抑えられ、直感的な操作で素早く図面を作成・編集できる点が大きな強みです。構想図の作成や現場での図面微修正、過去の2D図面資産の有効活用においては、2D CADならではの軽快さと作業効率の高さが大きなメリットとなります。

動作環境

OS	Microsoft(R) Windows 11
CPU	1GHz以上のプロセッサ（2GHz以上推奨） ※ARM プロセッサはサポートされていません。
メインメモリ	2GB以上（4GB以上推奨）
HDD（SSD含む）	500MB以上の空き容量（1GB以上推奨）
ディスク装置	DVD-ROM
そのほか	ネットワーク接続環境推奨

【重要】最新のOSに対応していない「図脳RAPID」をご利用中のお客様へ

最新のWindows環境に対応していない旧バージョンのまま使用を続けると、日々の業務で予期せぬトラブルが発生する可能性が高まります。
最新版へバージョンアップすることで、動作リスクを回避するだけでなく、図面作成・編集の業務効率を大幅に向上させることができます。

旧バージョン維持のリスク vs 最新版移行のメリット

項目	旧バージョン（動作保証外OS）のリスク	最新版「図脳RAPID」への移行メリット
PC・OS更新	・インストールに失敗する ・正常に起動しなくなる ・フォトロンのサポート対象外となる	・最新OS・最新PCに対応した安心の動作環境 ・最新のWindows環境に完全対応し、トラブルなくスムーズに導入・起動可能
図面出力・印刷	・図面の印刷時にエラーが発生する	・印刷効率と精度の向上 ・印刷速度の向上 や、印刷色テーブルの指定、PDF出力機能の強化 により出力トラブルを防
データ保護	・保存時にファイルが破損する	・データ保護とバックアップの強化 ・バックアップ履歴数の指定 やデータ軽量化 により、大切な図面データを安全に保護
業務効率（機能）	・昔の機能のまま作図効率が上がらない	・作図・編集時間を劇的に削減する最新機能 ・「図面内検索」や「一括文字編集」など編集機能が大幅進化※ ・Excel連携可能な「表機能」や「図面比較」などを搭載※ 　※図脳RAPIDPROに搭載
