動画解析ソフトウェア

Thermera(サーメラ) 2色温度解析ソフトウェア

2色温度法による2色式熱画像計測システムTermera

ハイスピードカメラと連携する2色温度法を採用した2色式熱画像計測ソフトウェア

Thermeraは、燃焼や溶接状態などの高温領域の温度解析ができるソフトウェアです。二色温度法を用いているので赤外線サーモカメラとは異なり、ガラス越しの温度解析や、レンズを自由に選ぶことが可能です。固体・液体の温度分布を Ratio二色温度法で、燃焼場の温度とkL値をHottel&Broughtonの二色温度法で解析し、温度分布の擬似カラー表示と作表ファイルを出力します。

■ 熱電対に代わる非接触温度計測として、固体・液体または燃焼場の温度計測に最適
■ 2つのセオリーによる2色温度法アルゴリズムにより放射率補正が不要
■ 観察窓などのガラス越しの温度計測が可能
■ 可視から近赤外域の波長を計測域とするので、一般的な光学系が使用可能
■ 高速度カメラを使用することで高速現象や過渡現象の温度計測が可能
■ 記録画像からの温度計測またはリアルタイムでの温度計測が可能
■ 燃焼温度とkL値(存在粒子の濃度)の同時計測が可能(オプション)

主な用途

ハイスピードカメラとThermeraを組み合わせることで、狭小なエンジン内の燃焼状態や火炎温度分布の時間変化が解析できます。

※各画像の左が元画像、右が温度分布の擬似カラー表示となります。

用途01 溶接

用途02 ディーゼルエンジン、ボイラーなどの燃焼

炎温度解析

ロケットの固体燃料

用途03 各種炉内監視(窓越しの観察)

電気炉の炉内温度

燃焼炉の火炎

用途04 加熱された金属、ガラス、セラミックなど

金属ヒーター

鉄鋼の熱間圧延

材質の異なる2種類の金属

Thermeraの種類

Thermera-HS

ハイスピードカメラで記録した画像からの温度計測

ハイスピードカメラで撮影された画像を読み込み、温度計測を行います。ハイスピードカメラを使用することで、燃焼や爆発のような高速現象を可視化することができ、1つのデータから高速現象解析と熱画像解析の両方が可能です。カメラはご用途に応じてご提案させていただきます。

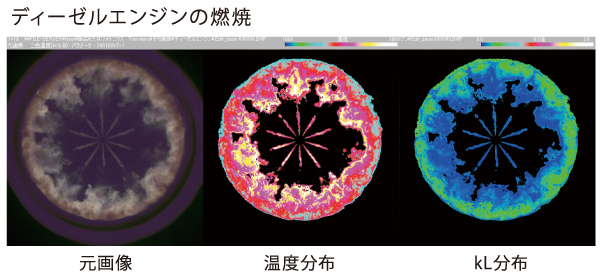

計測例:ディーゼルエンジンの燃焼

Thermera-seenU

高解像度・リアルタイムの温度計測

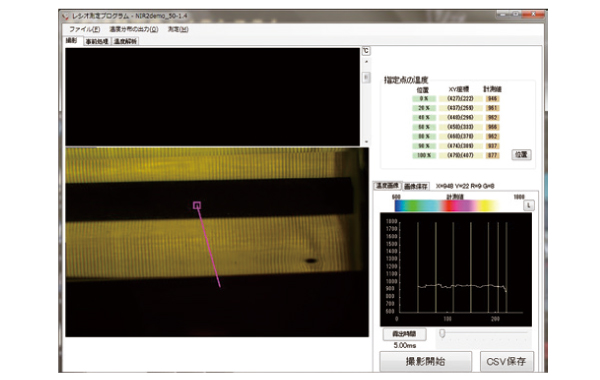

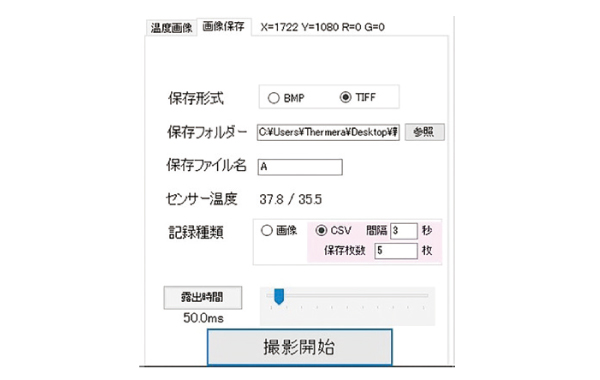

230万画素の高解像度計測用カメラDensitoCam(カラータイプ)により被検体を撮影し、リアルタイムに解析用PCへ画像を転送、擬似カラーによる温度分布を表示し、指定点/範囲の温度履歴のグラフ表示・CSV出力が可能です。画像を記録しておき、後刻Thermera-HSのように記録画像の温度計測も可能です。

高濃度諧調カメラ DensitoCam U174S

Thermera-NIR2

波長選択・中高温度計測

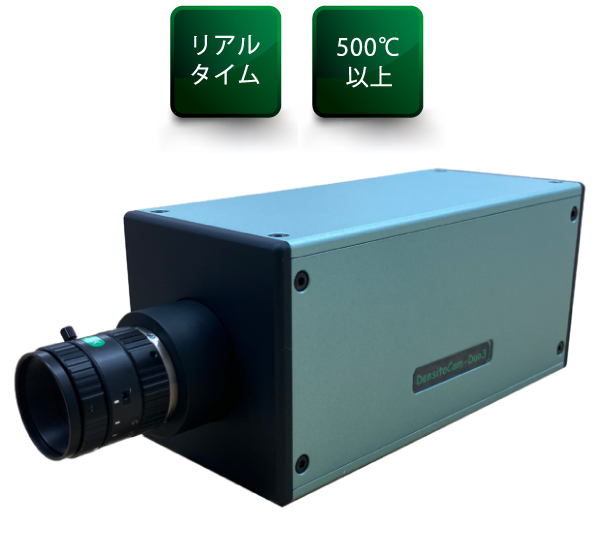

2センサーカメラDensitoCam Duo2に任意の波長、半値幅のバンドパスフィルター2枚を取り付け温度計測を行います。カラーカメラを使用する方法と比較し、当システムは1μmまでの波長感度を有していますので、500℃からの温度計測が可能です。リアルタイムでの温度監視及び記録画像の温度解析が可能です。

2センサーカメラ DensitoCam Duo2

Thermera-InGas2/3

波長選択・低~中高温度計

2センサーカメラDensitoCam InGasを使用します。従来のシリコンCCDに代え、波長感度が1.7μmまであるInGaAs_CCDセンサーを採用することにより、Thermeraシリーズの中で最も低温の300℃からの温度計測が可能です。リアルタイムでの温度監視及び記録画像の温度解析が可能です。

近赤外2センサーカメラ
DensitoCam InGas640F

Twin-wave Optics

1台のカメラで2波長画像の同時撮影

モノクロカメラを接続し、任意の波長の2画像を同時に撮影ができます。付属のソフトウェアで2波長の画像を合成し、Thermeraにて温度計測を行うことが出来ます。波長を選択することで、熱計測において邪魔な化学発光などの影響を避けることが出来ます。

2分岐光学系 Twin-wave Optics

専門知識を持った担当が
製品の提案から解析方法までサポートします

お問い合わせは
こちらから

無償デモ撮影・解析を
申し込む

製品カタログを
ダウンロード

お電話でも
お問い合わせできます

電話でお問い合わせ 平日9:00~18:00

03-3518-6271

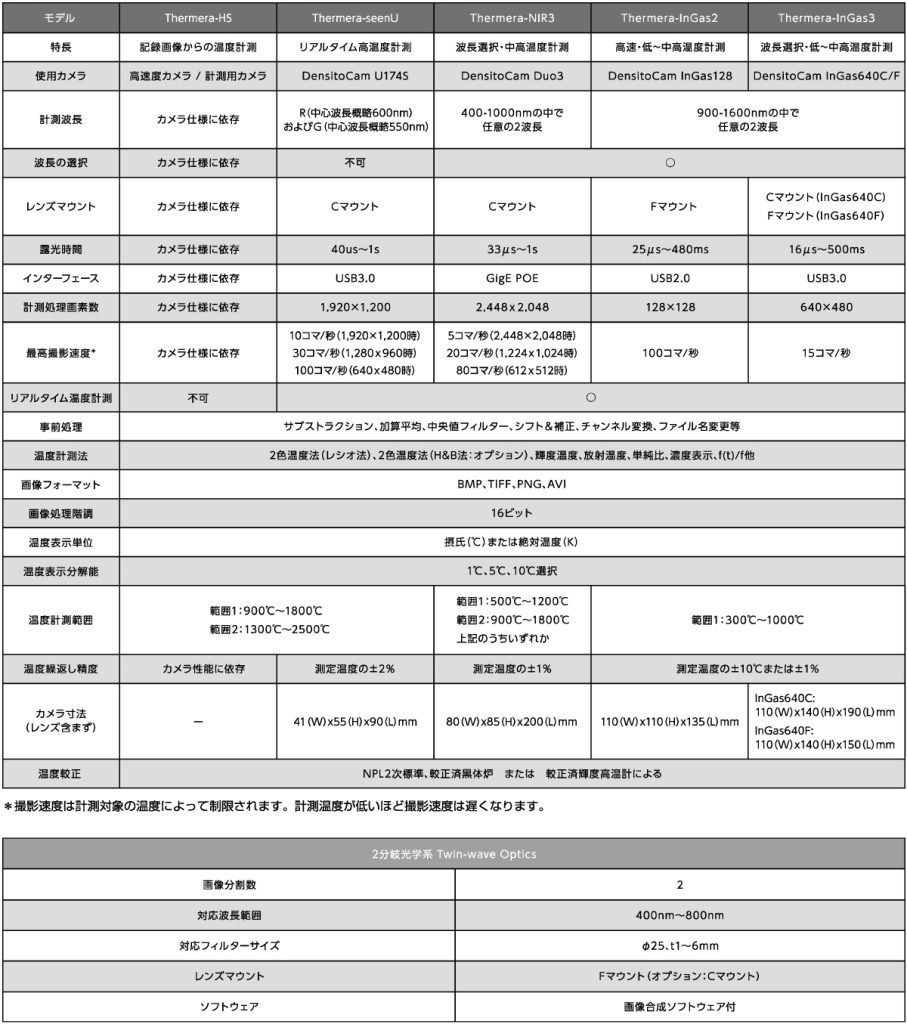

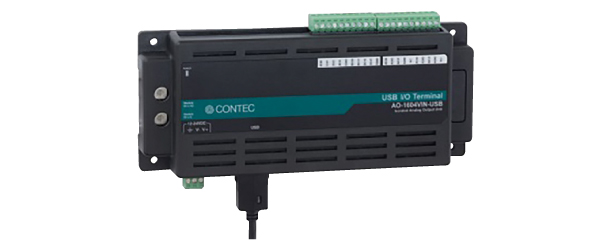

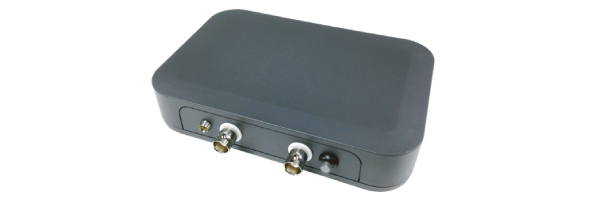

仕様

※以下の画像をクリックすると拡大します。

■販売形態永久ライセンス
■ライセンス形態ドングルライセンス
