RVコンバータキット for 図脳RAPID

「図面」と設計者の「頭脳」を直結するフォトロンの図脳CADオプションシリーズ

2次元CAD 「図脳RAPID」 「図脳RAPIDPRO」にラスタベクタ自動変換コマンドをプラスして図面のトレースを大幅に短縮

特長

変換前のラスタデータの補正や、ラスタ／ベクタ変換の精度を高めるパラメータ設定などを簡単な操作で実現します。既存の紙図面の有効活用で、図面のトレース時間を削減します。
また文字を自動認識する漢字OCR機能も標準搭載。文字データの変換もおこなえます。

A3サイズまでのモノクロのTIFFやBMP、JPEGのデータが入力可能。TWAIN32に対応したスキャナからは直接データの取り込みをおこなうことができます。

A3サイズまでの地図や等高線図、建築平面図、配線図、機械図面などの図面をスキャナで取り込み、高速にラスタ→ベクタ変換をおこないます。

A3 300dpiのTIFF（右図）を4.48秒で変換可能。

※CPU：Pentium4　2.6GHz、メモリ　512MBのPCの場合。
環境により差があります。

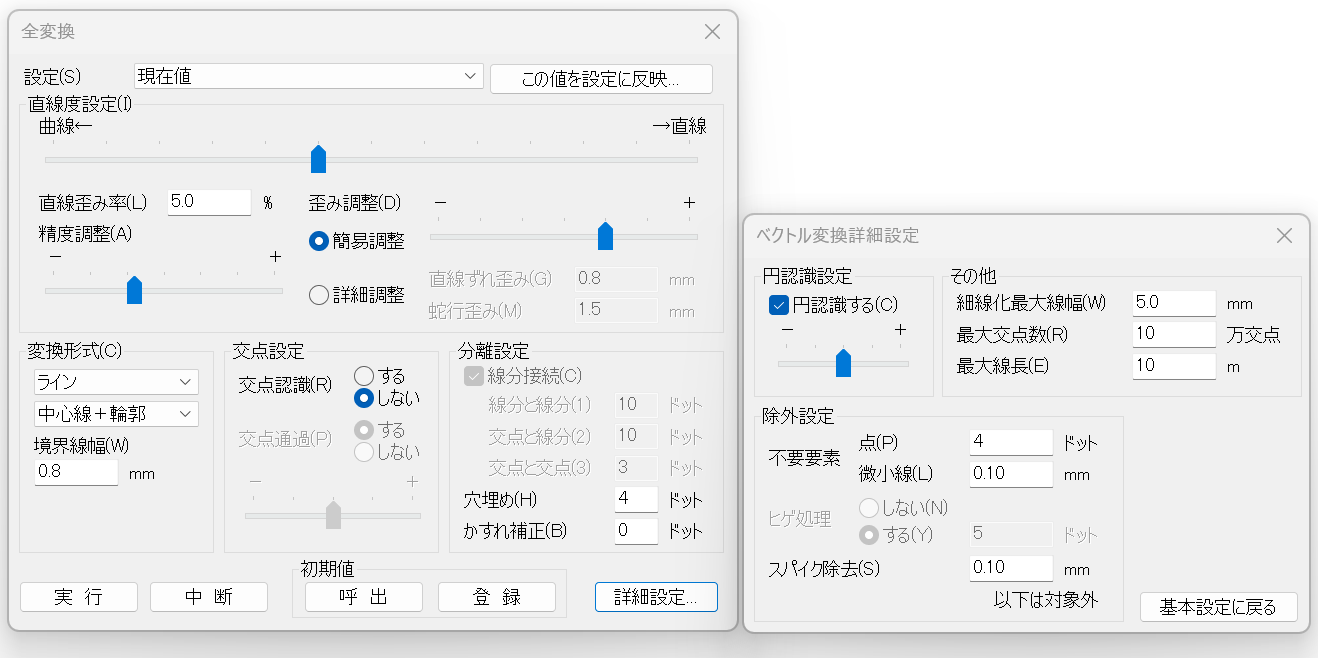

従来のラスタ→ベクタ変換のための数値パラメータは複雑で分りにくいものでしたが、各数値パラメータをスライダで操作できるため、調整が簡単におこなえます。

トレース方式（輪郭トレース、中心トレース）、直線歪みの補正レベルなどラスタデータの種別・利用目的に合わせたパラメータ設定が可能。更に詳細設定で、トレース時のノイズ処理や、かすれ線の認識、スパイクの除去、直線認識などを設定することで、より精度の高い変換がおこなえます。矩形で範囲を指定し、必要な箇所だけ変換することもできます。

ラスタのクリーニング・修正で変換精度アップ

青焼き図面のノイズや、日焼け・しみなどのゴミもフィルタ機能で一括除去できます。

スキャニング時の歪み補正機能

図面内の基準角度や、ラスタの回転位置の中心を指定して、スキャン時に斜めになってしまった図面を水平に補正することができます。角度だけでなく、紙の伸縮やスキャン時の歪みによるサイズのずれの補正もおこなえます。

多角形指定の移動・消去

変換したくない箇所のラスタを移動したり消去したりする際に、従来の矩形指定だけでなく、より自由度の高い多角形による指定が可能です。

ラスタ上で指定した文字を認識し、CADで使用できる文字に自動変換する“漢字OCR機能”を標準搭載。
変換したい横・縦・斜めの文字列をマウスで指定するか、矩形で囲むだけの簡単操作で変換できます。
また変換結果はダイアログに表示され、修正も簡単におこなえます。

読み込めるラスタ形式にJPEGを追加しました。また、変換結果であるベクタの保存形式をAutoCAD形式、Jw_cad形式、SXF Ver3.0形式など各形式の最新版に対応させました。

ファイル入出力形式

動作環境／価格

※本製品はオプション製品です。動作には、上記「必要ソフトウエア」への組み込みが必要です。
（単体ではご使用いただけません）

RVコンバータキット for図脳RAPID

55,000円(税抜価格50,000円)

JANコード　4935224023411
