燃焼試験｜SERC様

株式会社サステナブル・エンジン・リサーチセンター（以下、SERCと称す）様のパワートレイン試験設備はエンジン試験に加え、燃焼の基礎研究から量産車の公道試験まで幅広い用途に対応します。CAE、MBD、数値シミュレーションの活用や研究者によるコンサルティングを組み合わせて最適な試験方法をご提案します。
フォトロンのハイスピードカメラは主に可視化エンジンやRCEMの燃焼、筒内流動の撮影で導入頂いており、SERC様の実験設備とハイスピードカメラを組み合わせた、受託撮影が可能です。

ハイスピードカメラを活用した計測事例

RCEMにおける水素燃焼デモ撮影事例

可視化エンジンにおける燃焼可視化とガス流動の計測

実機エンジンにおけるエンドスコープを用いた燃焼可視化

RCEMを用いたHCCI燃焼の可視化

RCEMを用いたディーゼル燃焼の二色法解析

詳しい撮影事例はこちら

コラム：内燃機関における可視化試験および解析例の紹介
コラム：RCEMにおける水素燃焼デモ撮影事例の紹介

SERC様で使用可能なハイスピードカメラ

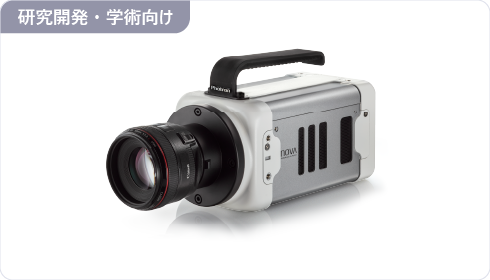

FASTCAM Nova Sシリーズ →
超高速撮影性能と小型軽量筐体の両立

製品詳細を見る

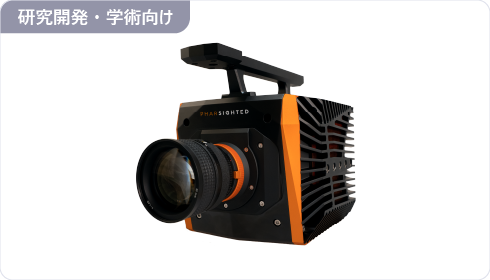

Pharsighted E9・100S/E9・80S →
超高速イメージングの世界へ

製品詳細を見る

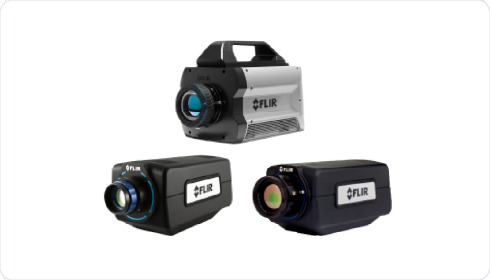

赤外線ハイスピードカメラ →

製品詳細を見る

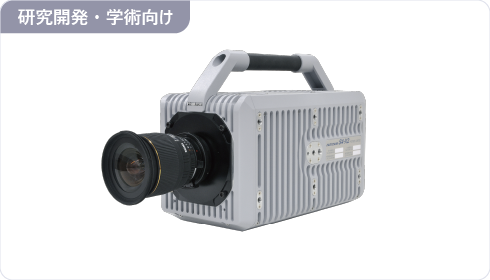

FASTCAM SA-X2
※2020年10月31日販売終了

FASTCAM／FLIRカメラを用いた発表・論文／実績

  1. 発表・論文／T. Kuboyama, et al., Visualization and Analysis of LSPI Mechanism Caused by Oil Droplet, Particle and Deposit in Highly Boosted SI Combustion in Low Speed Range, SAE International Journal of Engines, Vol. 8, No. 2 (April 2015), pp. 529-537. 【FASTCAM SA-X】

  2. 発表・論文／K. Morikawa, et al., Investigation and Improvement of LSPI Phenomena and Study of Combustion Strategy in Highly Boosted SI Combustion in Low Speed Range, SAE Technical Paper 2015-01-0756. 【FASTCAM SA-X】

  3. 発表／三浦，他3名，雰囲気条件が潤滑油の自着火に誘発されるプレイグニッションに及ぼす影響，第26回内燃機関シンポジウム(2015)，20158032.【FASTCAM SA-X】

  4. 発表・論文／窪山，他3名，過給リーンバーンガソリン機関の希薄限界における燃焼解析，自動車技術会論文集，Vol.47，No.2, p.p.351-355, 2016.【FASTCAM SA-X】

  5. 発表／保木本，筒内混合気形成過程の可視化による低負荷時の燃焼変動要因の解析，日本機械学会・先進内燃機関セミナー研究会，2016.7.9【FASTCAM SA-X2】

  6. 発表／保木本，他4名，可視化エンジンを用いた筒内混合気形成過程の可視化による低負荷時の燃焼変動要因の解析，自動車技術会2016秋季大会，文献番号20166313. 【FASTCAM SA-X2】.

  7. 発表・論文／S. Hokimoto, et al., Analyses of Cycle-to-Cycle Variation of Combustion and In-Cylinder Flow in a Port Injection Gasoline Engine Using PIV and PLIF Techniques, SAE Technical Paper 2017-01-2213. 【FASTCAM SA-X2, SA-X】

  8. 発表／保木本，他5名，高速PIV計測による低負荷時における燃焼サイクル変動要因の検討，第28回・内燃機関シンポジウム，講演番号66，2017.12.06. 【FASTCAM SA-X2，SA-X】

  9. 論文／保木本，他5名，高速PIV計測および初期火炎伝播可視化による低負荷運転時における燃焼サイクル変動の解析，日本機械学会論文集, Vol.84, No.865, (2018)．【FASTCAM SA-X2，SA-X】

  10. 発表・論文／松本，他2名，火花点火過程における初期火炎と放電路の高速度同時撮影，自動車技術会論文集, Vol.48, No.6 (2018), pp.1150-1155. 【FASTCAM SA-X, FLIR X6900sc】

  11. 論文／保木本，他6名，時間・空間平均法を用いた筒内流動サイクル変動成分の抽出および可変フィルタサイズ空間平均法の提案，日本機械学会論文集, Vol.85, No.871, (2019)．【FASTCAM SA-X2】

  12. 発表／保木本，可視化エンジンを用いた光学計測に基づくガソリン機関のサイクル変動解析，日本機械学会・第1回先進内燃機関セミナー研究会，2019.6.4【FASTCAM SA-X2，SA-X】

  13. 発表・論文／S. Haramiishi, et al., Analysis of Cycle-to-Cycle Variation in a Port Injection Gasoline Engine by Simultaneous Measurement of Time Resolved PIV and PLIF, SAE technical paper, 2019-32-0552. 【FASTCAM SA-X2, SA-X, SA1.1】

  14. 発表／Q. Chen，et al., Investigating the impact of discharge characteristics on the discharge plasma behavior and early flame formation of dilute combustion，第31回内燃機関シンポジウム（2020），講演番号26．【FASTCAM SA-X, FLIR X6900sc】

  15. 発表／森平，他4名，火花点火エンジンにおける初期火炎と放電路の高速同時撮影，第31回内燃機関シンポジウム（2020），講演番号27．【FASTCAM SA-X2, FLIR X6900sc】

  16. 発表／田上，他4名，高温高圧雰囲気場におけるガソリン高圧噴霧周り流れの蛍光PIV計測，第29回微粒化シンポジウム，Online．【FASTCAM SA-X2】

  17. 発表・論文／Y. Zhong, et al., Study on Influence of Tailored In-cylinder Flow on HCCI Combustion in a Rapid Compression and Expansion Machine, SAE Technical Paper 2022-32-0015 (High Quality Paper Award). 【FASTCAM SA-X】

  18. 論文／Q. Chen, et al., Effect of discharge current and discharge duration on the discharge channel behavior and early flame formation, Mechanical Engineering Journal, Vol.9, No.3 (2022), pp.1-12. 【FASTCAM SA-X, FLIR X6900sc】

  19. 論文／Q. Chen, et al., Study of Discharge Characteristics on Ignition Performance via High-Speed Imaging in a CVCC, Applied Science, Vo.12, No.7 (2022), 3280. 【FASTCAM SA-X, FLIR X6900sc】

  20. 発表／Y. Moriyoshi, et al., Effect of intake port configuration on in-cylinder gas flow characteristics, FOR2687 workshop, 2022. 【FASTCAM Nova S16, SA-X2, SA-X】

  21. 発表／要覚，他3名，低温プラズマを用いたメタン改質，第33回内燃機関シンポジウム(2022)．【FASTCAM Nova S16】

  22. 発表・論文／Y. Moriyoshi, et al., Analysis of Cycle-to-Cycle Variation in In-Cylinder Flow and Combustion by Using Simultaneous PIV Measurements on Two Sections, SAE technical paper, 2023-01-0215.【FASTCAM Nova S16, SA-X2, SA-X】

  23. 発表・論文／T. Kuboyama, et al., Measurement of Liquid Fuel Film Attached to the Wall in a Port Fueled SI Gasoline Engine, SAE technical paper, 2023-01-1818. 【FASTCAM SA-1.1】

  24. 発表／保木本，他4名，パッシブ副室式ガソリンエンジンにおける副室内混合気形成過程の可視化，第34回内燃機関シンポジウム(2023)，講演番号37．【FASTCAM SA-X2，Nova S16】

  25. 発表／保木本，パッシブ副室式ガソリンエンジンにおける副室内および主室内の可視化計測，自動車技術会計測・診断部門委員会，2024.5.21. 【FASTCAM SA-X2，Nova S16】

  26. 発表・論文／S. Hokimoto, et al., Simultaneous Direct-photography of Flame Propagation inside Pre-chamber and Main-chamber in Gasoline Engine with Passive Pre-chamber, SAE technical paper, 2024-32-0095 (The Best Paper Award & The Best Presentation Award). 【FASTCAM Nova S20, S16, FLIR X6981】

  27. 発表／保木本，他4名，パッシブ副室式ガソリンエンジンにおける副室内ガス流動と火炎伝播のサイクル変動解析，第35回内燃機関シンポジウム(2024)，講演番号6. 【FASTCAM SA-X2，Nova S16】

  28. 発表／保木本，副室式ガソリンエンジンにおける副室・主室内燃焼の同時可視化，自動車技術会・第8回ガソリン機関部門委員会，2025.6.18. 【FASTCAM Nova S16，S20】

  29. 発表・論文／S. Hokimoto, et al., Investigation of In-Cylinder Cycle-to-Cycle Variation Using PIV, LIF and RANS Simulation, SAE technical paper, 2026-01-0299. 【FASTCAM Nova S20, S16, SA-X2, SA-X】
