赤外線ハイスピードカメラ

温度解析や水分・透明ガスの可視化もできる赤外線ハイスピードカメラとは？

物体から放射される赤外線を測定し、温度解析をおこなうことはもちろん、物体の赤外線吸収波長を利用して水分や透明ガスの可視化もおこなえます。当社では近赤外線、中赤外線、遠赤外線ごとに製品をラインナップし、用途にあった温度解析や可視化をご提案いたします。

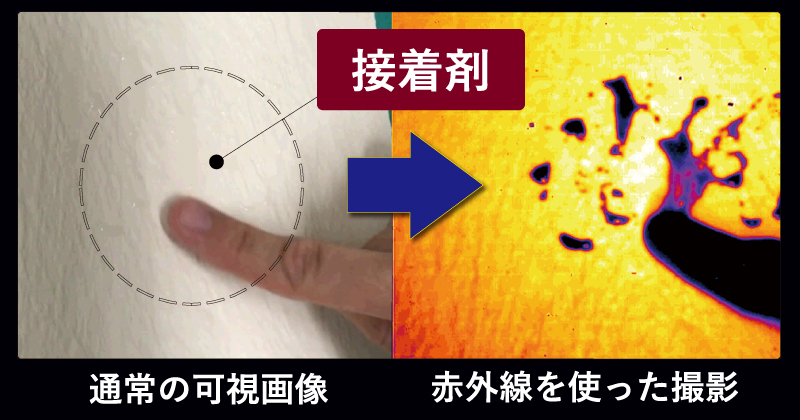

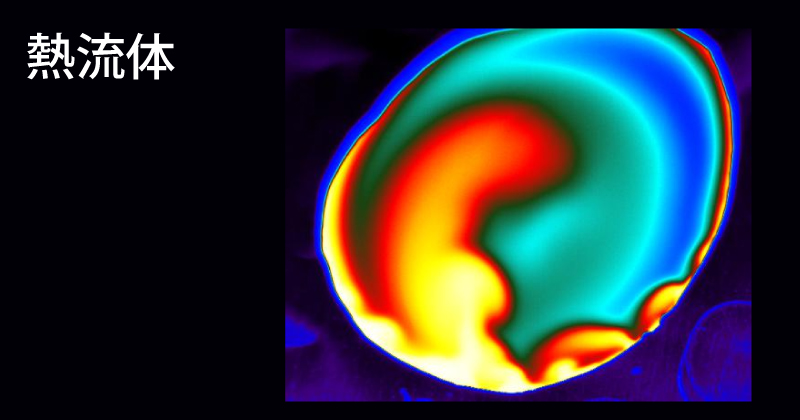

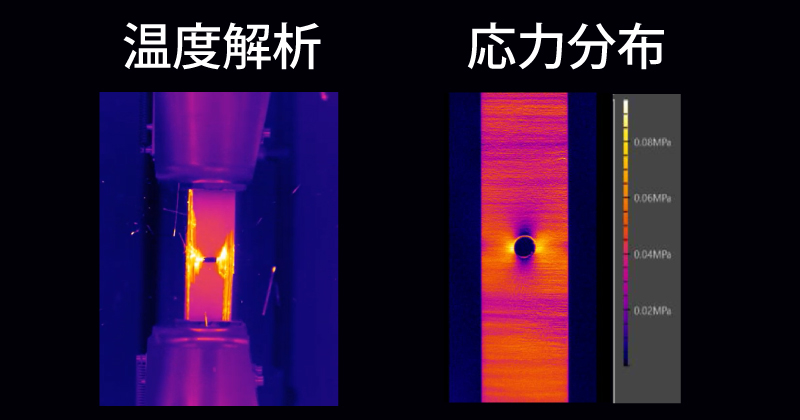

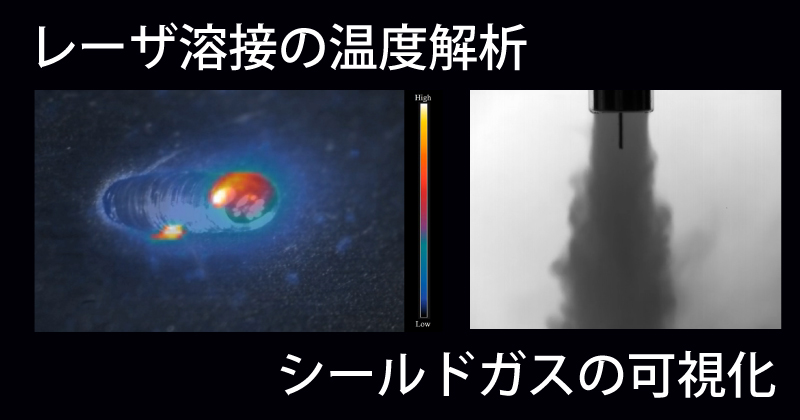

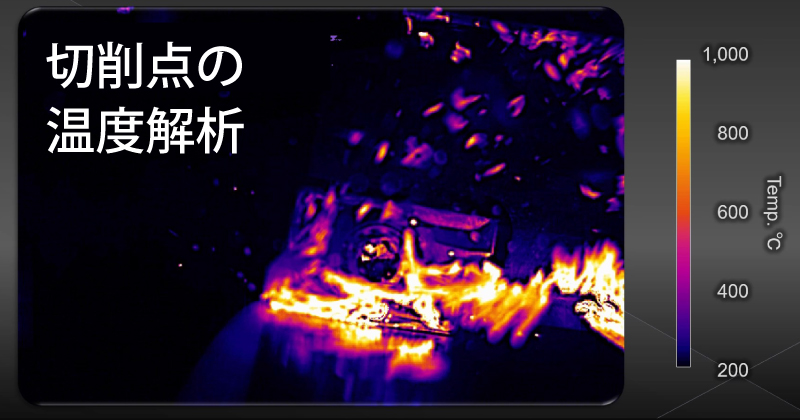

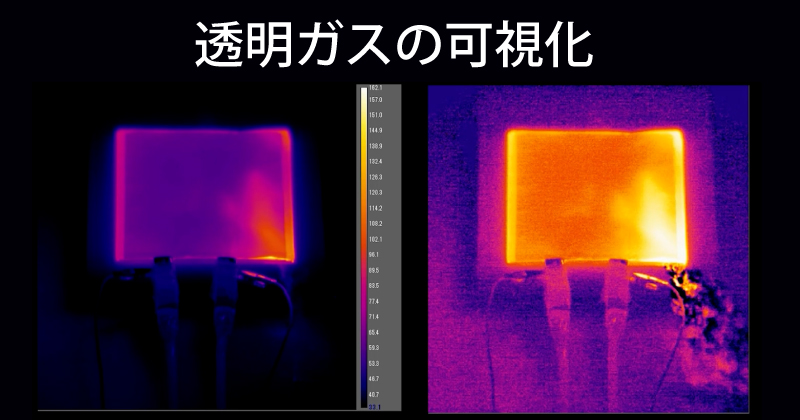

温度解析・可視化の事例紹介

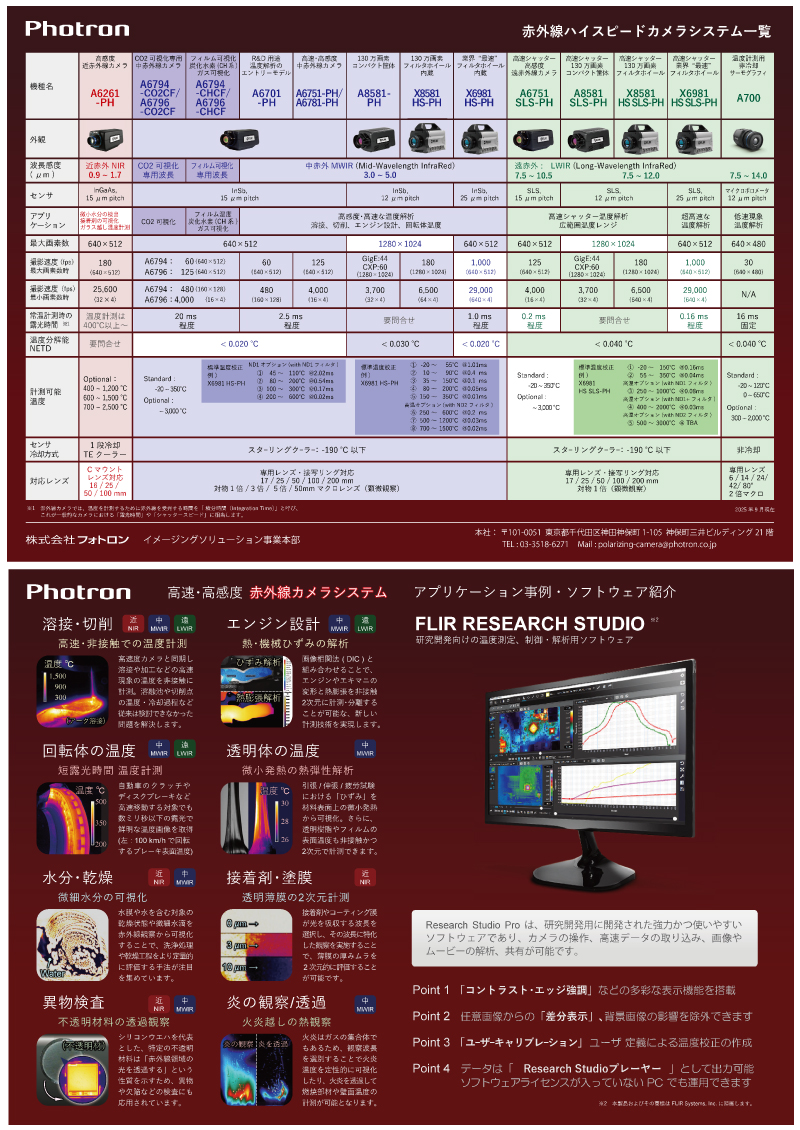

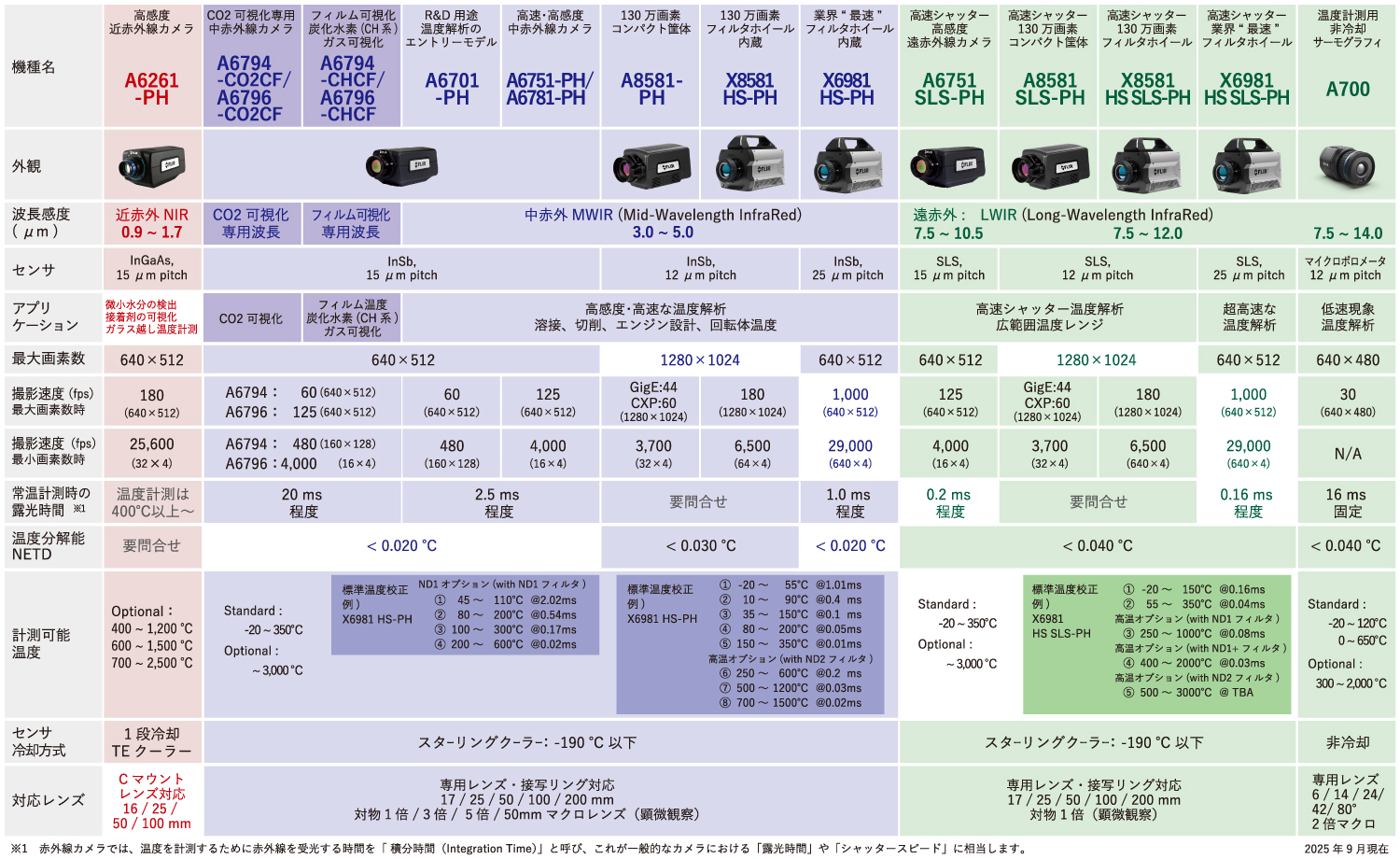

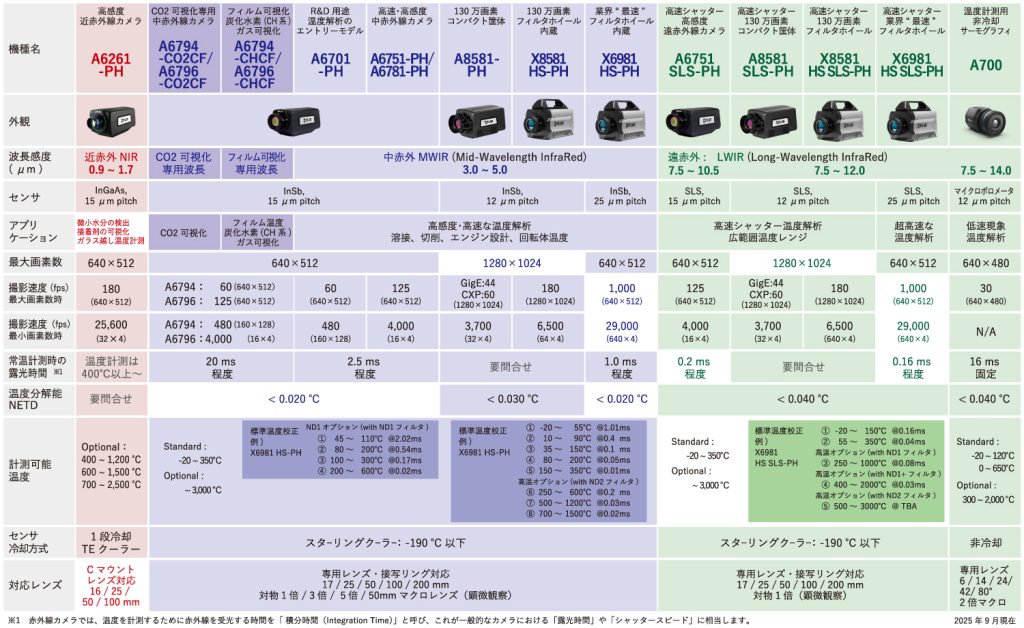

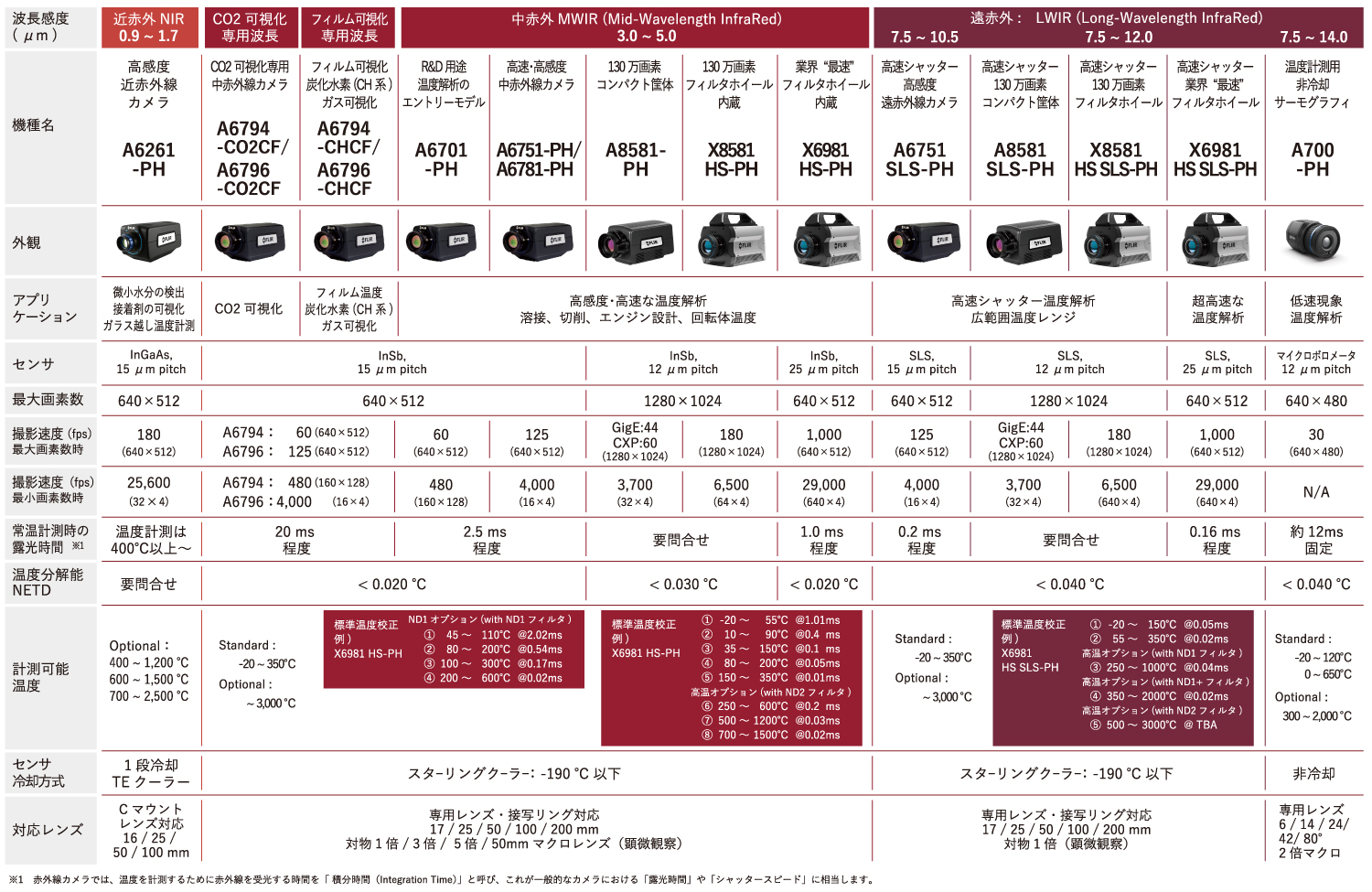

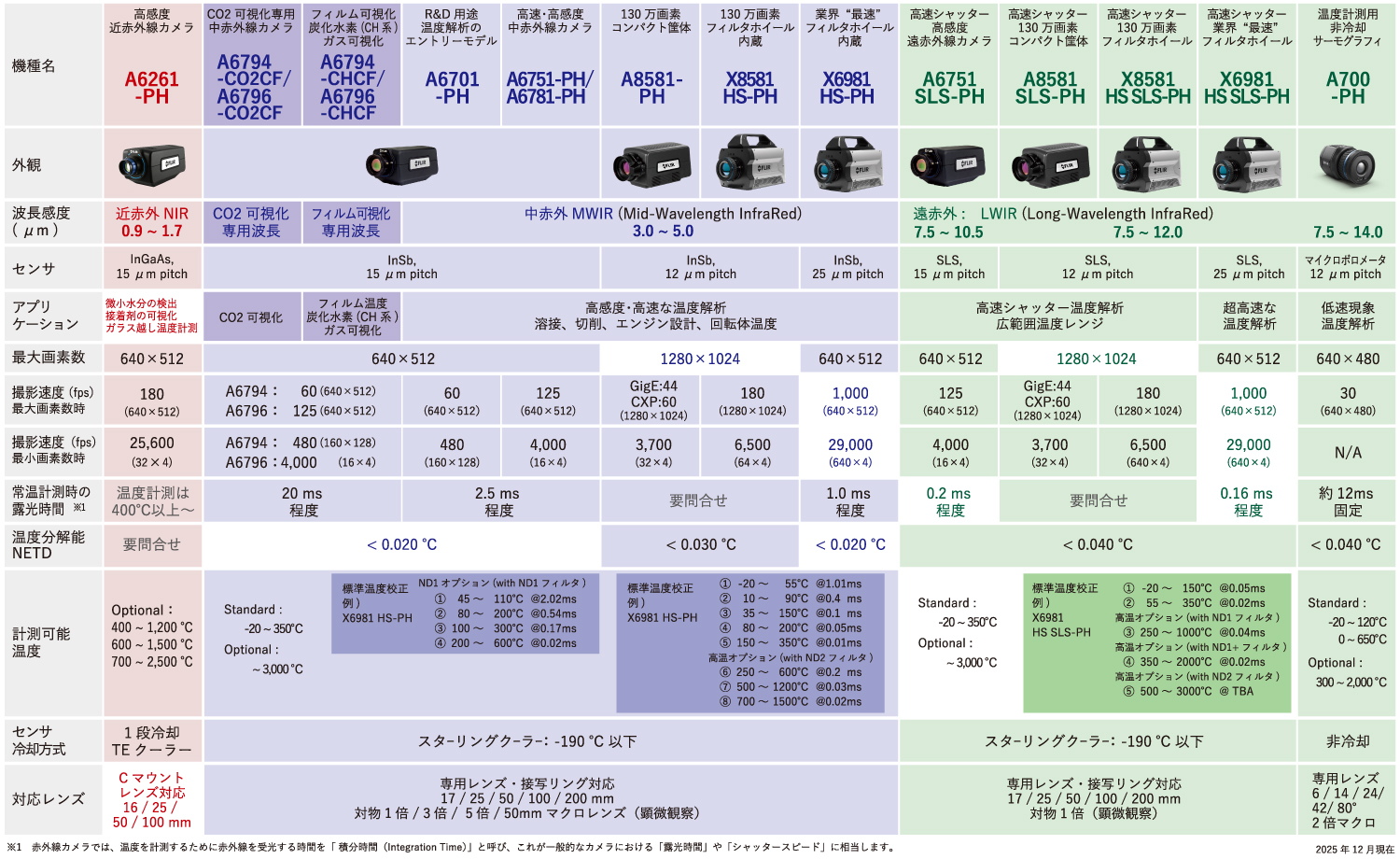

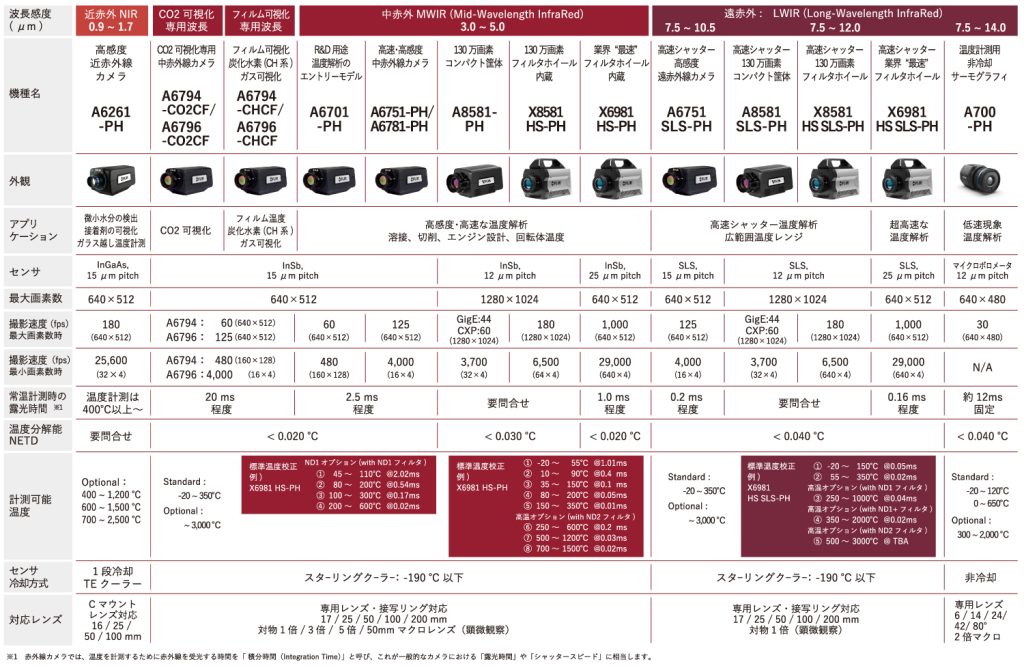

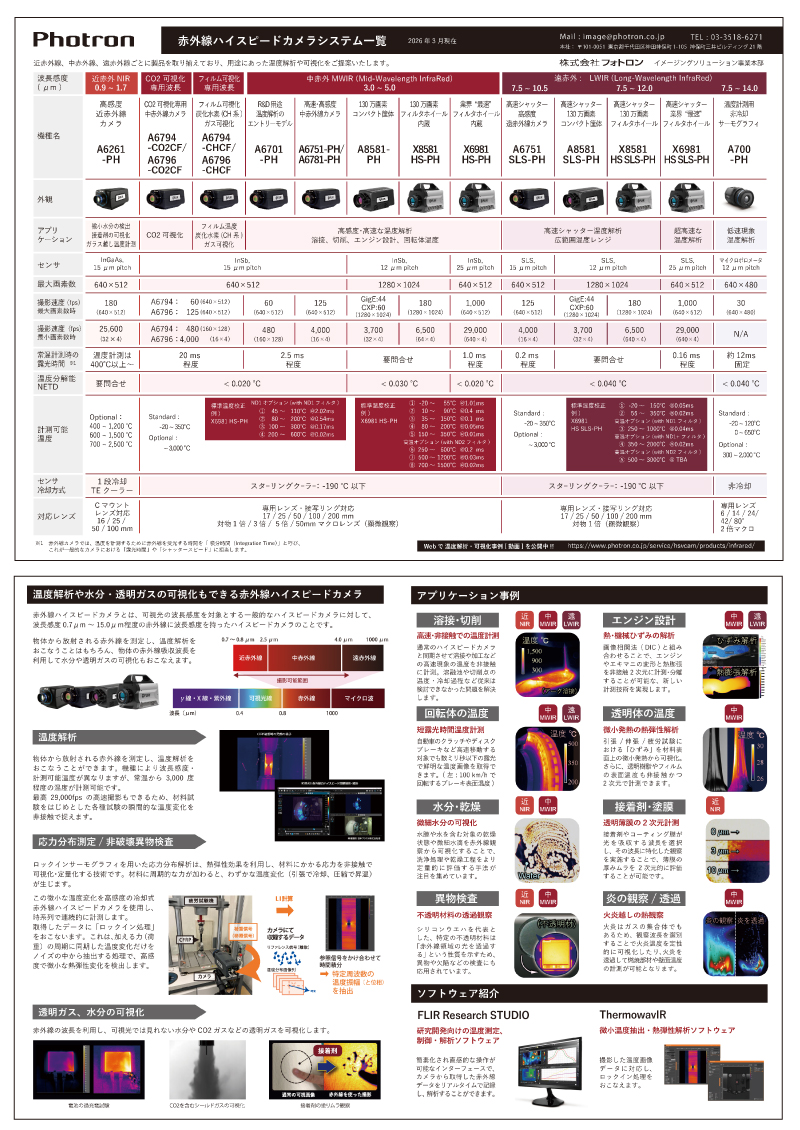

赤外線カメラ比較表

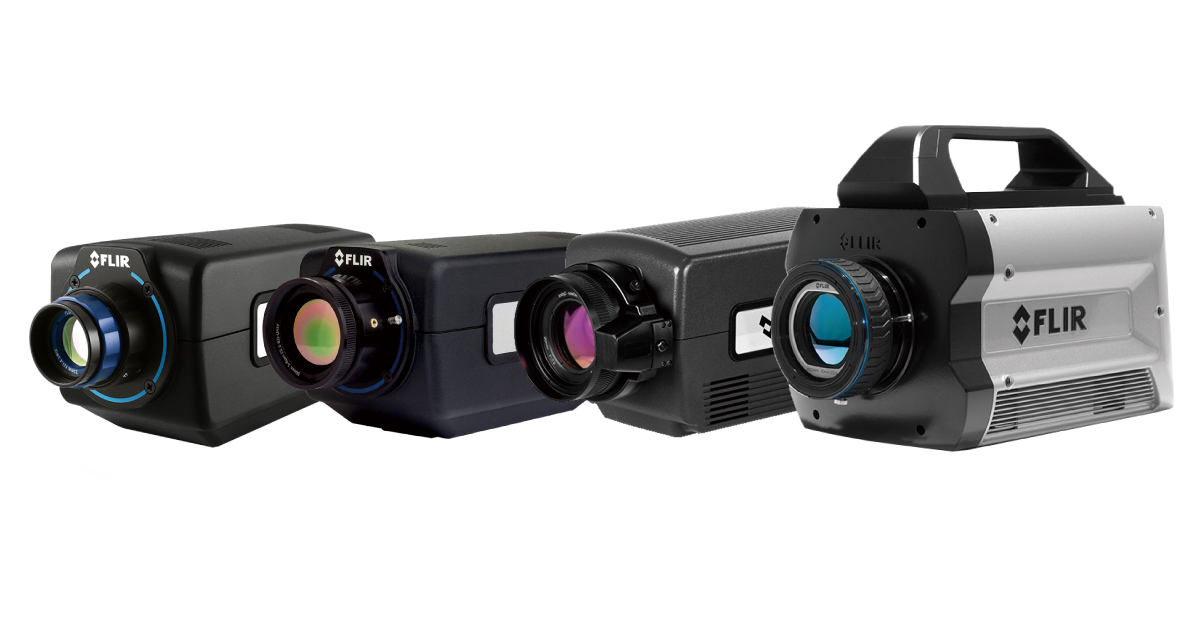

赤外線カメラ一覧

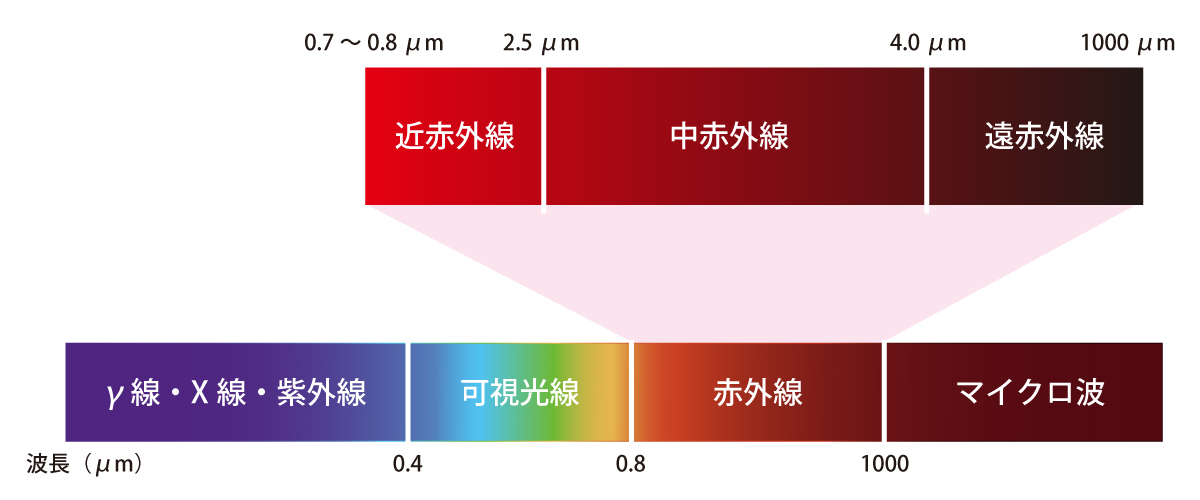

ここでは、近赤外線、中赤外線、遠赤外線の当社が取り扱いをする製品を紹介します。
「常温撮影時の露光時間」という項目は、赤外線カメラの温度を計測するために赤外線を受光する時間である「積分時間（Integration Time）」に該当します。一般的なカメラにおける「露光時間」や「シャッタースピード」に相当します。

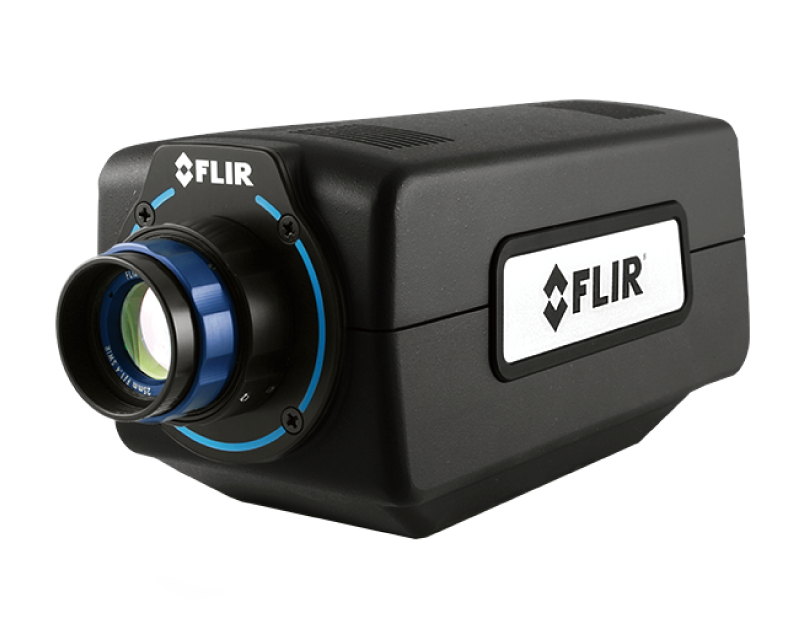

波長感度	近赤外 NIR 0.9~1.7μm	常温撮影時の露光時間	温度計測は400℃以上から
センサ	InGaAs, 15μm pitch	温度分解能	要問合せ
解像度	640 x 512Pixel	計測可能温度	Standard: 400 ~ 1,200 ℃ Optional:最大 2,500 ℃ まで
撮影速度	180fps(640 x 512pixel)	センサ冷却方式	1段冷却TEクーラー
最高撮影速度	25,600fps(32 x 4 pixel)	対応レンズ	Cマウントレンズ対応 16/25/50/100ｍｍ

波長感度	CO2可視化専用波長	常温撮影時の露光時間	20ms程度
センサ	InSb, 15μm pitch	温度分解能	< 0.020℃
解像度	640 x 512Pixel	計測可能温度	Standard: -20 ~ 350℃ Optional: 最大3,000℃まで
撮影速度	A6796: 125fps (640 x 512pixel) A6794: 60fps (640 x 512pixel)	センサ冷却方式	スターリングクーラー（-190℃以下）
最高撮影速度	A6796: 4,000fps (16 x 4pixel) A6794: 480fps (160 x 128pixel)	対応レンズ	専用レンズ・接写リング対応 17/25/50/100/200ｍｍ 対物1倍/3倍/50mmマクロレンズ（顕微観察）

波長感度	フィルム可視化専用波長	常温撮影時の露光時間	20ms程度
センサ	InSb, 15μm pitch	温度分解能	< 0.020℃
解像度	640 x 512Pixel	計測可能温度	Standard: -20 ~ 350℃ Optional: 最大3,000℃まで
撮影速度	A6796: 125fps (640 x 512pixel) A6794: 60fps (640 x 512pixel)	センサ冷却方式	スターリングクーラー（-190℃以下）
最高撮影速度	A6796: 4,000fps (16 x 4pixel) A6794: 480fps (160 x 128pixel)	対応レンズ	専用レンズ・接写リング対応 17/25/50/100/200ｍｍ 対物1倍/3倍/50mmマクロレンズ（顕微観察）

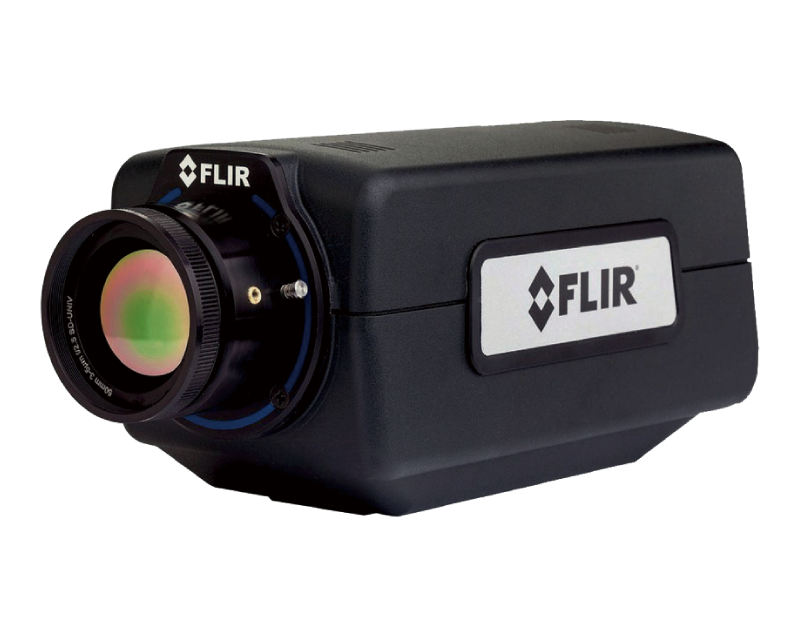

波長感度	中赤外 MWIR 3.0~5.0μm	常温撮影時の露光時間	2.5ms程度
センサ	InSb, 15μm pitch	温度分解能	< 0.020℃
解像度	640 x 512Pixel	計測可能温度	Standard: -20 ~ 350℃ Optional: 最大3,000℃まで
撮影速度	60fps(640 x 512pixel)	センサ冷却方式	スターリングクーラー（-190℃以下）
最高撮影速度	480fps(160 x 128pixel)	対応レンズ	専用レンズ・接写リング対応 17/25/50/100/200ｍｍ 対物1倍/3倍/50mmマクロレンズ（顕微観察）

波長感度	中赤外 MWIR 3.0~5.0μm	常温撮影時の露光時間	2.5ms程度
センサ	InSb, 15μm pitch	温度分解能	< 0.020℃
解像度	640 x 512Pixel	計測可能温度	Standard: -20 ~ 350℃ Optional: 最大3,000℃まで
撮影速度	125fps(640 x 512pixel)	センサ冷却方式	スターリングクーラー（-190℃以下）
最高撮影速度	4,000fps(16 x 4pixel)	対応レンズ	専用レンズ・接写リング対応 17/25/50/100/200ｍｍ 対物1倍/3倍/50mmマクロレンズ（顕微観察）

波長感度	中赤外 MWIR 3.0~5.0μm	常温撮影時の露光時間	要問合せ
センサ	InSb, 12μm pitch	温度分解能	< 0.030℃
解像度	1280 x 1024Pixel	計測可能温度	Standard: -20 ~ 350℃ Optional: 最大3,000℃まで
撮影速度	GigE: 44fps (640 x 512pixel) CXP: 60fps (640 x 512pixel)	センサ冷却方式	スターリングクーラー（-190℃以下）
最高撮影速度	3,700fps (32 x 4pixel)	対応レンズ	専用レンズ・接写リング対応 17/25/50/100/200ｍｍ 対物1倍/3倍/50mmマクロレンズ（顕微観察）

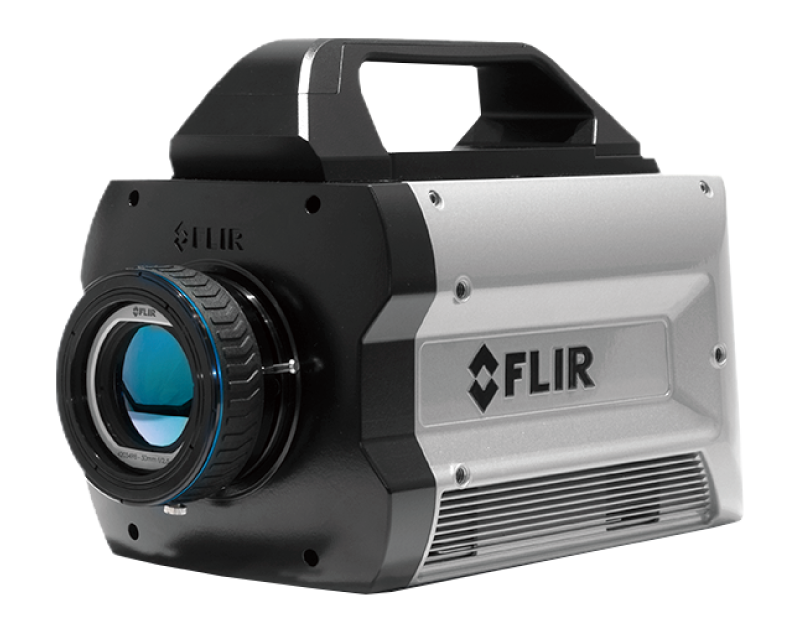

波長感度	中赤外 MWIR 3.0~5.0μm	常温撮影時の露光時間	要問合せ
センサ	InSb, 12μm pitch	温度分解能	< 0.030℃
解像度	1280 x 1024Pixel	計測可能温度	Standard: -20 ~ 350℃ Optional: 最大3,000℃まで
撮影速度	180fps(1280 x 1024pixel)	センサ冷却方式	スターリングクーラー（-190℃以下）
最高撮影速度	6,500fps(64 x 4pixel)	対応レンズ	専用レンズ・接写リング対応 17/25/50/100/200ｍｍ 対物1倍/3倍/50mmマクロレンズ（顕微観察）

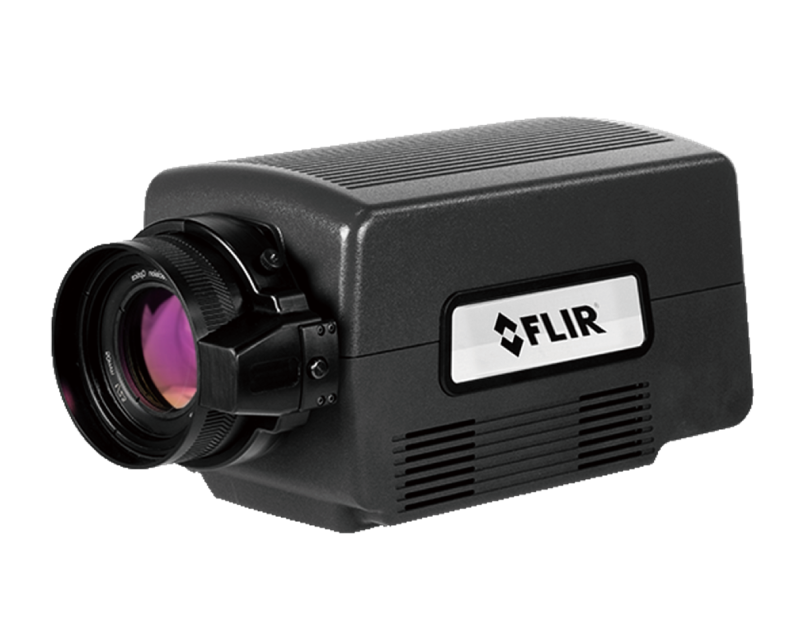

波長感度	中赤外 MWIR 3.0~5.0μm	常温撮影時の露光時間	21.0ms程度
センサ	InSb, 25μm pitch	温度分解能	< 0.020℃
解像度	640 x 512Pixel	計測可能温度	Standard: -20 ~ 350℃ Optional: 最大3,000℃まで
撮影速度	1,000fps(640 x 512pixel)	センサ冷却方式	スターリングクーラー（-190℃以下）
最高撮影速度	29,000fps(64 x 4pixel)	対応レンズ	専用レンズ・接写リング対応 17/25/50/100/200ｍｍ 対物1倍/3倍/50mmマクロレンズ（顕微観察）

中赤外線カメラの標準温度校正とオプションについて

例：X6981 HS-PH

標準温度校正	（1）-20~ 55℃ ＠1.01ms （2）10~ 90℃ ＠0.40ms （3）35~ 150℃ ＠0.10ms （4）80~ 200℃ ＠0.05ms （5）150~ 350℃ ＠0.01ms
高温オプション（With ND2 フィルタ）	（6）250~ 600℃ ＠0.2ms （7）500~ 1200℃ ＠0.03ms （8）700~ 1500℃ ＠0.02ms
高温オプション（With ND1 フィルタ）	（1）45~ 110℃ ＠2.02ms （2）80~ 200℃ ＠0.54ms （3）100~ 300℃ ＠0.17ms （4）200~ 600℃ ＠0.02ms

波長感度	遠赤外 LWIR 7.5~10.5μm	常温撮影時の露光時間	0.2ms程度
センサ	SLS, 15μm pitch	温度分解能	< 0.040℃
解像度	640 x 512Pixel	計測可能温度	Standard: -20 ~ 350℃ Optional: 最大3,000℃まで
撮影速度	125fps(640 x 512pixel)	センサ冷却方式	スターリングクーラー（-190℃以下）
最高撮影速度	4,000fps(16 x 4 pixel)	対応レンズ	専用レンズ・接写リング対応 17/25/50/100/200ｍｍ 対物1倍（顕微観察）

波長感度	遠赤外 LWIR 7.5~10.5μm	常温撮影時の露光時間	要問合せ
センサ	SLS, 12μm pitch	温度分解能	< 0.040℃
解像度	1280 x 1024Pixel	計測可能温度	Standard: -20 ~ 350℃ Optional: 最大3,000℃まで
撮影速度	GigE: 44fps(1280 x 1024pixel) CXP: 60fps(1280 x 1024pixel)	センサ冷却方式	スターリングクーラー（-190℃以下）
最高撮影速度	3,700fps(32 x 4 pixel)	対応レンズ	専用レンズ・接写リング対応 17/25/50/100/200ｍｍ 対物1倍（顕微観察）

波長感度	遠赤外 LWIR 7.5~12.0μm	常温撮影時の露光時間	要問合せ
センサ	SLS, 12μm pitch	温度分解能	< 0.040℃
解像度	1280 x 1024Pixel	計測可能温度	Standard: -20 ~ 350℃ Optional: 最大3,000℃まで
撮影速度	180fps(1280 x 1024pixel)	センサ冷却方式	スターリングクーラー（-190℃以下）
最高撮影速度	6,500fps(640 x 4 pixel)	対応レンズ	専用レンズ・接写リング対応 17/25/50/100/200ｍｍ 対物1倍（顕微観察）

波長感度	遠赤外 LWIR 7.5~12.0μm	常温撮影時の露光時間	0.16ms程度
センサ	SLS, 25μm pitch	温度分解能	< 0.040℃
解像度	640 x 512Pixel	計測可能温度	Standard: -20 ~ 350℃ Optional: 最大3,000℃まで
撮影速度	1,000fps(640 x 512pixel)	センサ冷却方式	スターリングクーラー（-190℃以下）
最高撮影速度	29,000fps(640 x 4 pixel)	対応レンズ	専用レンズ・接写リング対応 17/25/50/100/200ｍｍ 対物1倍（顕微観察）

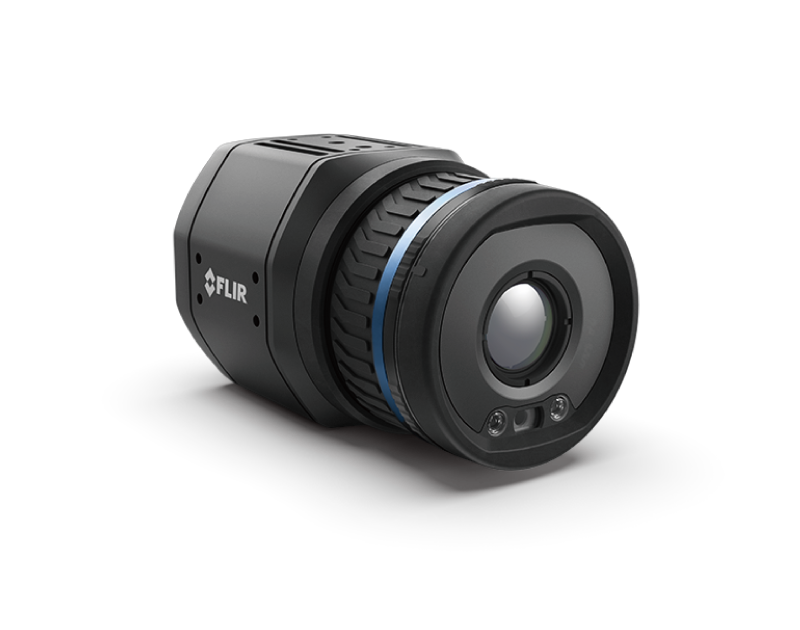

波長感度	遠赤外 LWIR 7.5~14.0μm	常温撮影時の露光時間	16ms固定
センサ	マイクロポロメータ, 12μm pitch	温度分解能	< 0.040℃
解像度	640 x 480Pixel	計測可能温度	Standard: -20 ~ 120℃ 0 ~ 650℃ Optional:300 ~ 2000℃
撮影速度	30fps(640 x 480pixel)	センサ冷却方式	非冷却
最高撮影速度	N/A	対応レンズ	専用レンズ 6/14/24/42/80° 2倍マクロ

遠赤外線カメラの標準温度校正とオプションについて

例：X6981 HS SLS-PH

標準温度校正	（1）-20~ 150℃＠0.16ms （2）55~ 350℃＠0.04ms
高温オプション（With ND1 フィルタ）	（3）250~ 1000℃ ＠0.08ms
高温オプション（With ND1＋ フィルタ）	（4）400~ 2000℃ ＠0.03ms
高温オプション（With ND2 フィルタ）	（5）500~ 3000℃ ＠ TBA

ソフトウェア

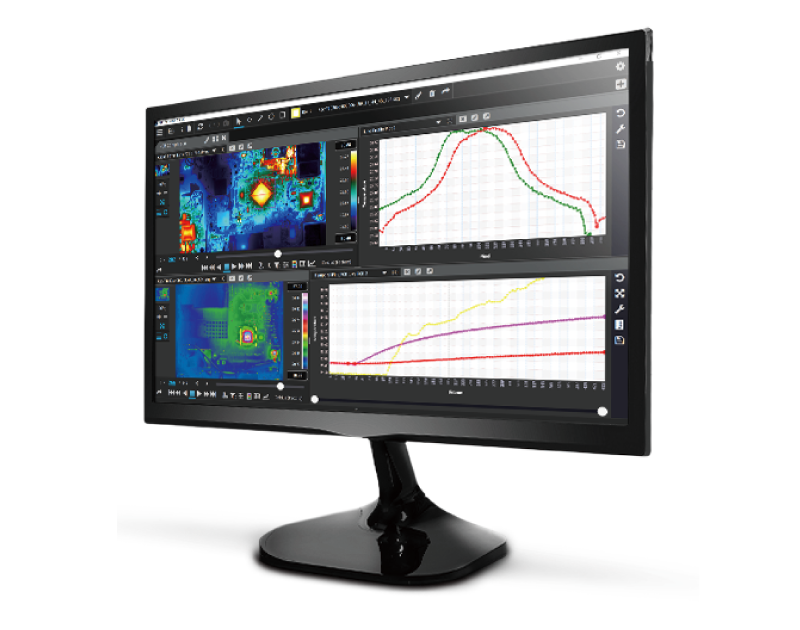

FLIR Research Studioは、主に研究開発用途でFLIRの赤外線カメラを使用される方向けに設計された動画解析ソフトウェアです。簡素化され直感的な操作が可能なインターフェースにより、ユーザーがFLIRのカメラから取得した赤外線データをリアルタイムで記録し、解析することができます。

対応OS	Windows 10（64ビット） • Windows 8.x（64ビット） • Windows 7（64ビット） Linux Ubuntu 16.04、RHEL/CentOS 7 、Fedora 31 、Mint 19.3 MacOS High Sierra – Catalina
エクスポート形式	PNG、JPG、CSV、TIFF
ビデオ出力フォーマット	MP4

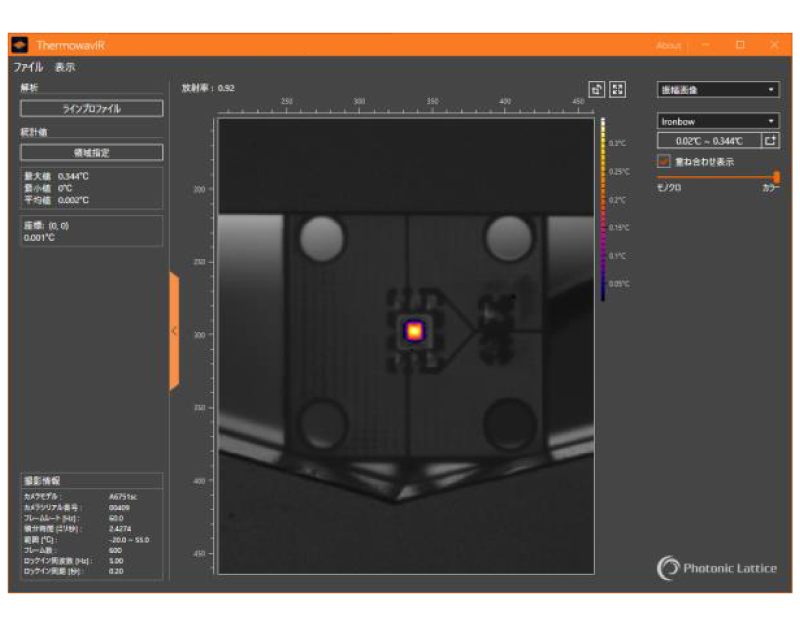

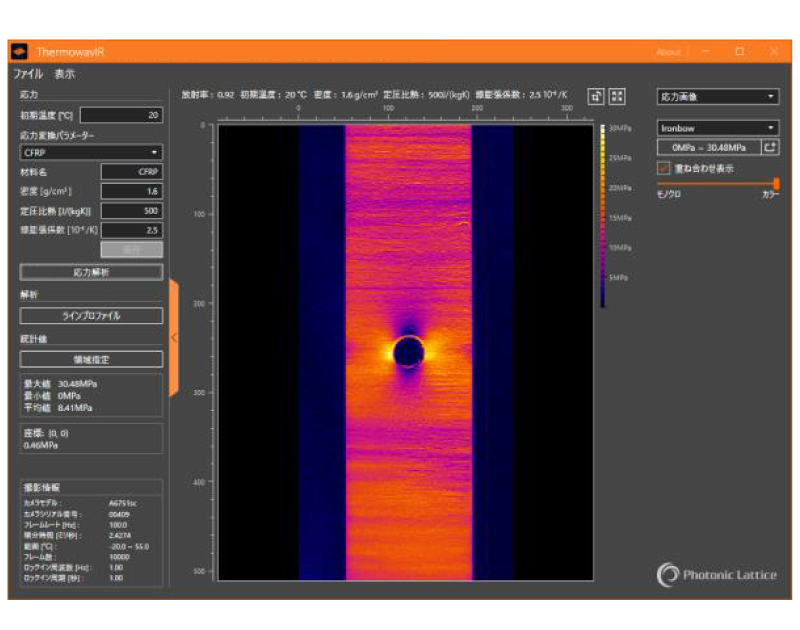

ThermowavIRは、 FLIR社製冷却式赤外線カメラで撮影した温度画像データに対応するロックイン解析ソフトウェアです。
FLIR社製非冷却サーモグラフィーで撮影した温度画像データにも対応する非冷却ロックインサーモです。

ロックインサーモグラフィについては、コラム「材料試験における赤外線ハイスピードカメラ適用例」もご参照ください。

主な機能

動作要件・仕様

OS	推奨：Windows 10（64ビット）
CPU	推奨：Intel Core i7または、同等以上の互換CPU
メモリ	必須：8GB 以上 推奨：16GB以上
解像度	必須：1280×768以上 推奨：1920×1080以上
解析対応ファイル形式	FLIR .ats file (参照信号が記録されていること）
解析機能	微小発熱解析（振幅・位相） 応力分布解析 ※解析結果は.pngまたは.csv形式でエクスポート可能
補助機能	ラインプロファイル表示とエクスポート(png, csv) カラーマップの変更（Ironbow, Rainbow-20color) ROI内統計データ表示 解析前のモノクロ画像と解析結果の重ね合わせ表示 材料パラメータの設定・保存 画像反転 解析結果保存（専用形式）
その他	必須：FLIR Science File SDKのインストール

受託撮影・解析サービス

赤外線ハイスピードカメラを用いた受託サービスで、撮影・解析にかかる手間やコストを大幅に削減します。
専門知識がなくても、高精度なデータ取得を実現し、お客様の製品開発や研究を力強く後押しします。

受託サービス費用	推奨：Windows 10（64ビット）
費用に含まれるもの	・機材費用　作業費用（最大8h分） ・撮影に必要な基本的な周辺機器（レンズ/治具/PC等）の費用
データ提出形式	・温度校正情報が反映されたデータ ・お客様にて任意のポイント/ライン等での温度情報等を確認いただけるデータ形式

使用機種は撮影対象等により、弊社にて選定させていただきます。

導入までの流れ

アフターサポート

ご利用後も充実したサポート内容をご用意しています。製品の販売だけではなく、適切な撮影方法・解析方法のご提案や、撮影・解析の実施もご支援いたします。
