動画解析ソフトウェア

Photron FASTCAM Analysis (PFA)

誰でも簡単に使える動画解析ソフト

Photron FASTCAM Analysis (PFA)は、動画から変位・加速度・速度を計測する解析ソフトウェアです。優れたパターンマッチングにより計測箇所のトラッキングもソフトウェアが自動的に処理します。生産装置の挙動解析を始め様々な動作解析を誰でも手早く行えるユーザーフレンドリーな動体解析ソフトウェアです。

特長

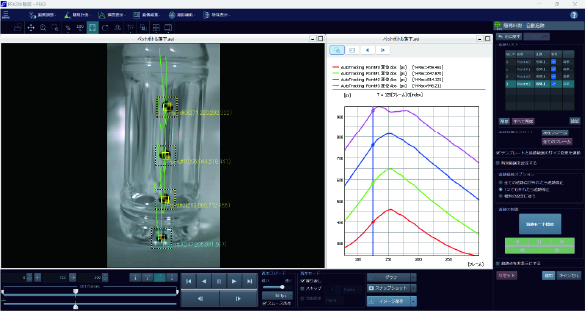

特長01 動画を撮ったらPFA

観察から定量化でさらなる見える化へ。

PFAを使って動画を定量化しませんか?
動画は情報の宝庫ですが距離と時間が把握できていれば定量化しましょう。
PFAでは計測したいポイントをトラッキングし変位・速度・加速度の変化を時系列に表現する事ができます。ポイントのトラッキングは優れたパターンマッチングによりソフトウェアが自動的に処理しますのでユーザーは計測したい箇所を指示するだけ。設定も3ステップと非常に簡単です。

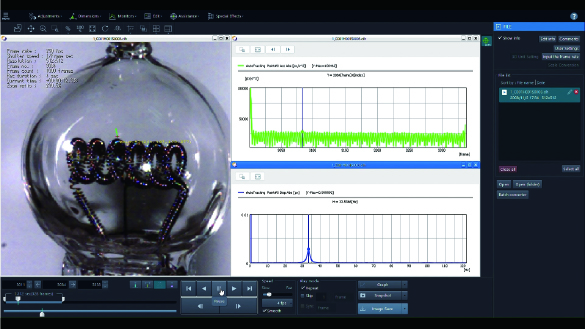

特長02 多彩な座標系

静的・動的な評価が出来ます。

PFAでは “静的座標系”、“動的座標系”の2つを使うことが出来ます。絶対座標での評価には静的座標系を、相対的な評価には動的座標系を使いましょう。
座標系は解析後でもマウスのドラッグアンドドロップで自由に位置を変えられ計測結果グラフもそれに応じて即時反映されます。

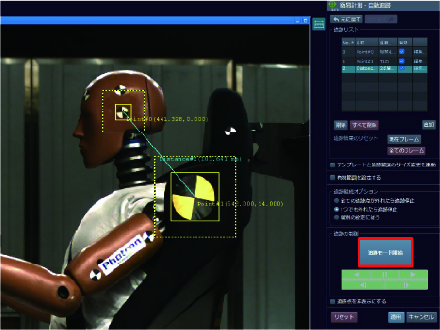

特長03 ユーザーフレンドリーな操作

操作手順は3ステップです。

PFAの解析設定は『計測ポイントを指示』『既知の距離を入力』『座標系の指示』の3つを定義し「START」ボタンを押せば完了です。特徴点のトラッキングはパターンマッチングにより自動的に処理されユーザーが一コマずつプロット作業をする必要はありません。ガイド機能により初めての方でも迷わずに操作が出来ます。

特長04 解析結果

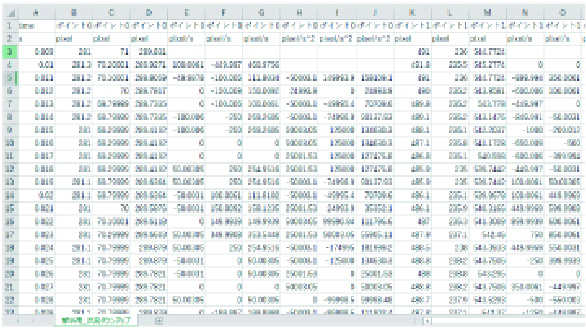

解析結果はCSVと動画で出力できます。

PFAでは、解析結果を時系列に並んだCSVファイル、解析の様子をそのまま動画化しaviファイルとして出力することが出来ます。
とくに動画化したaviファイルは汎用フォーマットですのでPFAを持たない相手への情報伝達やプレゼンテーション用に便利です。

専門知識を持った担当が
製品の提案から解析方法までサポートします

お問い合わせは
こちらから

無償デモ撮影・解析を
申し込む

製品カタログを
ダウンロード

お電話でも
お問い合わせできます

電話でお問い合わせ 平日9:00~18:00

03-3518-6271

サンプル・動画解説

PFAの静的座標系による解析手順を紹介しています。
計測対象を指定し「START」ボタンを押すとパターンマッチングにより自動トラッキングが行われすべてのフレームをトレースすれば解析が完了します。

※動画では寸法、座標設定は完了しています。
※このサンプルはSpeederV2を使い 1,000コマ/秒で撮影したもので、解析枚数は257枚(0.257秒間)の画像(動画)です。

解析結果グラフは左上の要素変更タブから「変位・速度・加速度」それぞれに対して「X・Y・合成」の各成分ごとに表示を切り替えることが出来ます。

下記はポイント1(ワイヤー搬送機構のボルト部分を計測対象とした)の解析結果から、同部位の変位:X成分を抽出しています。時系列にみると横揺れが生じたタイミングの様子から収束までのプロセスがよくわかります。

※判りやすいように動画に一部手を加えています。
