データロガー

ハイスピードカメラとの連携対象や取り扱いデータロガーをご紹介

ハイスピードカメラ連携と対応製品

ハイスピードカメラの信号入出力機能を活用することで、様々な機器やセンサーと同時間軸上で同期動作、記録をすることができます。
データレコーダーとハイスピードカメラの複雑な同期設定も負担なく実現可能です。

対応ハイスピードカメラ

Novaシリーズ、SAシリーズ、Mini UX/WX/AXシリーズ、MH6

アナログ波形同期オプションソフトウェア

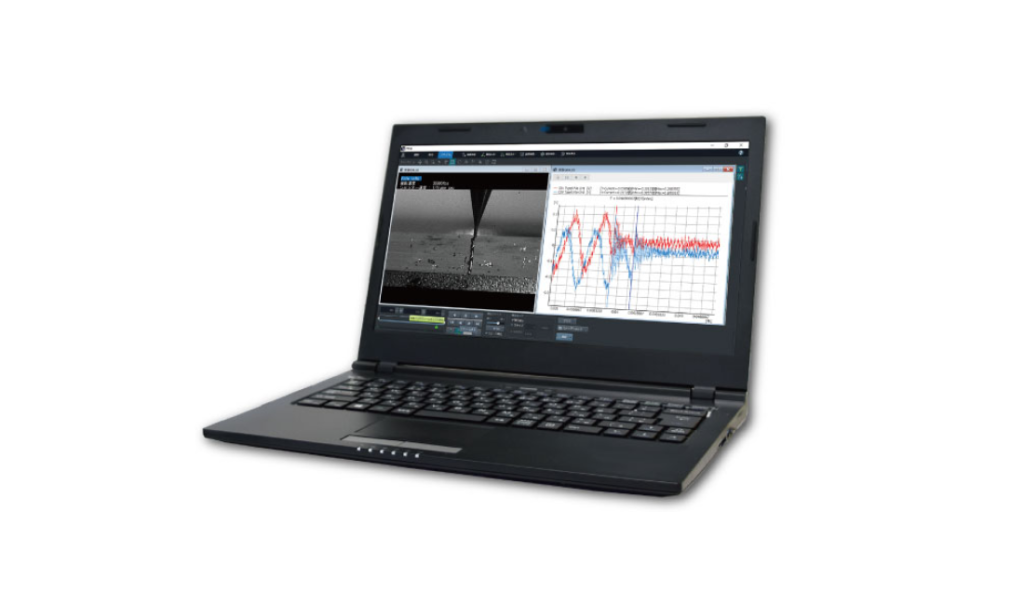

• FASTCAM DAQ

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

取り扱いデータロガー一覧

型番	ロガー Graphtec GL980	ロガー Graphtec GL2000	ロガー National Instruments	ロガー Yokogawa Test&Measurement DL350	ロガー Yokogawa Test&Measurement DL950
筐体画像
入力制御方式	マルチADC	マルチADC	マルチプレクサ	マルチADC	マルチADC
モジュール スロット数	—	—	—	2	8
サンプリング 周波数	各Ch最大: 1MHz	各Ch最大: 1MHz	1ch使用時 1MHz 複数ch時は 1MHzを分割	最大100MHz ※1	最大200MHz ※1
電圧レンジ	最大 ±500V	最大 ±600V	最大 ±10V	最大 ±1000MHz※1	最大 ±1000MHz※1
AD変換分解能	16bit	16bit	16bit	16bit※1	16bit※1
入力方式 /絶縁方式	最大8ch / 絶縁	最大4ch / 絶縁	シングルエンド時最大16ch /非絶縁 差動時最大8ch / 非絶縁	最大8ch / 絶縁方式は モジュールにより異なる	最大32ch / 絶縁方式は モジュールにより異なる
入力コネクタ形状	BNCまたは M3.5ネジ式端子	BNCまたは M3.5ネジ式端子	BNC、 端子台、 NDIS※1	BNC、 端子台、 NDIS※1	BNC、 端子台、 NDIS※1
対応トリガ	USB2.0 (A-Bタイプ) ケーブル BNCケーブル 1本 Graghtec DAQ I/O ケーブル	USB2.0 (A-Bタイプ) ケーブル BNCケーブル 1本 Graghtec DAQ I/O ケーブル	USB2.0 (A-Bタイプ) ケーブル BNCケーブル 2本 ACアダプタ /ケーブル	USB2.0 (A-MiniBタイプ)ケーブル BNC-バラ線 ケーブル1本 ACアダプタ /ケーブル	USB2.0 (A-Bタイプ) ケーブル BNCケーブル 1本
対応する計測	電圧(電流) /温度	電圧(電流) /温度	電圧(電流) /温度	電圧(電流) /温度/加速度/ ひずみetc	電圧(電流) /温度/加速度/ ひずみetc
価格 （税別/税込）	429,000円 (471,900円) ＋接続ケーブル 50,000円 (55,000円)	253,000円 (278,300円) ＋接続ケーブル 50,000円 (55,000円)	360,000円～ (396,000円～)	370,000円 (407,000円) ※その他、追加モジュールが必要です。	810,000円 (891,000円) ※その他、追加モジュールが必要です。
メーカーリンク ※外部サイトへ遷移します。	Graphtec GL980	Graphtec GL2000	National Instruments （複数機種あり）	Yokogawa Test&Measurement DL350	Yokogawa Test&Measurement DL950

　 　　 　　　 　　　 　　 　　 　　　 　　　 　　 　　 　　　 　　　 　　 　　 　　　 　　　 　　 　

[FASTCAM ACCESSORIES トップに戻る] [上部一覧に戻る]　[お見積/お問い合わせフォームへ]
