溶接をハイスピードカメラで可視化して不良品数減少、業務効率UP！

ブローホール　ピット　母材割れや溶接内の気泡残りなど、様々な溶接不良がありますが、溶接過程を可視化し
　・電流値の違いによる、溶融プールの状態・スパッタの発生・飛び方の違い
　・凝固過程のスラグ流れ　etc･･･
等を確認する事で、発生原因特定や、最適な条件だしができるようになります。
ただ、溶接中は、
　・発光が強すぎる
　・動きが早すぎる
ハイスピードカメラなら、解決できるんです。

求める結果になるまでトライ＆エラーを繰り返すことになり、多くの工数がかかります。

溶接過程を見ることで「どの条件で」「どのタイミングで」不良が生じているかがわかる可能性があります。

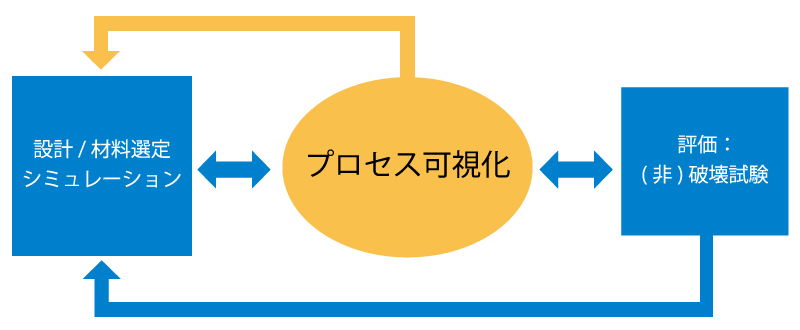

シミュレーションと試験結果の相関をとり、不良原因をより特定しやすくすることで工数削減、品質向上につなげることができます。

レーザー溶接では、パルス照射の場合1回の照射時間は非常に短い時間となり、通常のカメラで見ることは困難です。
アーク溶接でも溶滴移行、電極の動きは非常に短い時間で何回も発生します。
「どのタイミングで」何が起きているかを見るのに高速度カメラは有効です。

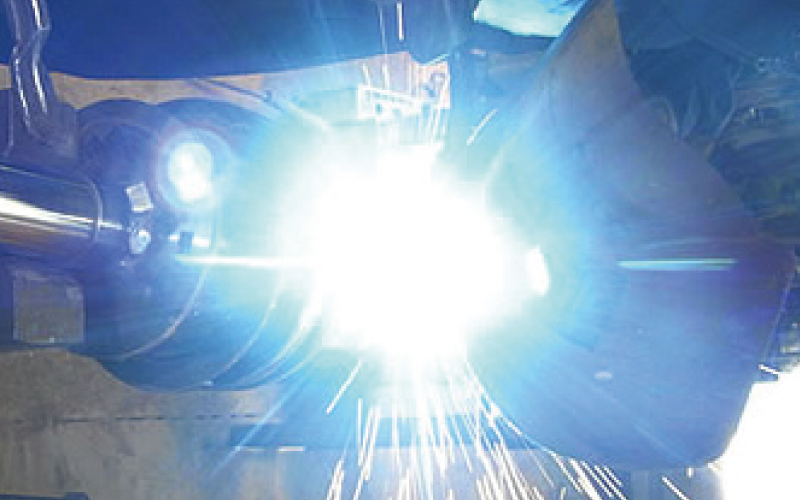

また、溶接はアーク放電の発光や材料表面の反射光が極めて明るいため、そのまま観察する事が難しいです。

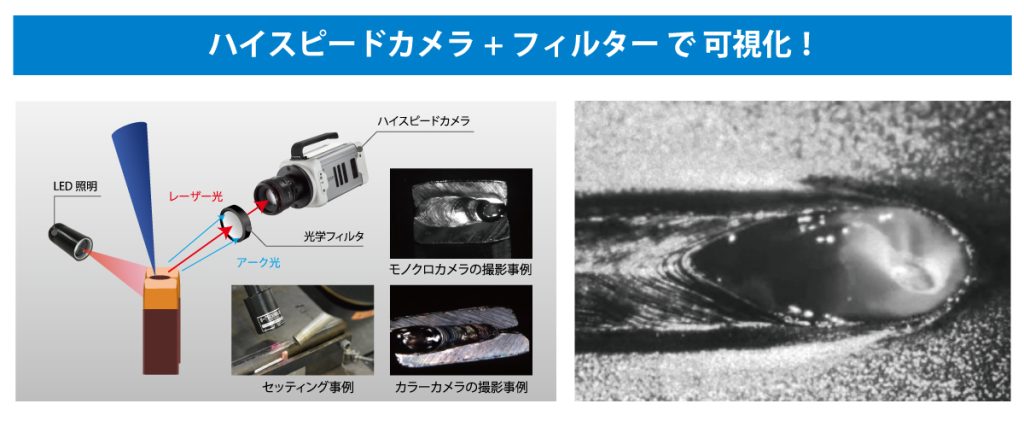

強力な光をカットするフィルターを用いることで溶接中に何が起きているかを見ることができます。

溶接の撮影

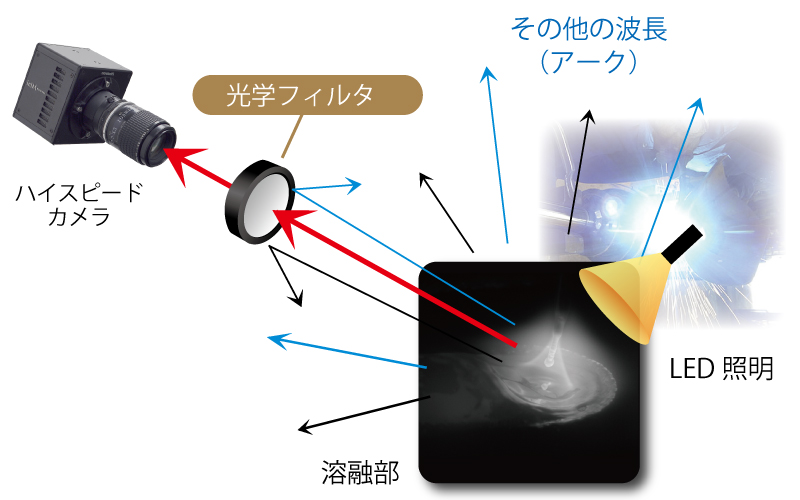

光学フィルタを使用し、アーク光を抑えて撮影

使用するフィルタ
　・ハイパスフィルタ
　・バンドパスフィルタ
