超低遅延ライブ配信はエンコーダーエッジから始まる

映像伝送
#videon
#クラウド
#ライブ配信
#映像伝送

ソース側の1台のエンコーダーで、遅延や信頼性の要件が異なる複数の配信先に対応できる時代が来ています。

さらに、Edge Appを活用すれば、追加のフィールドコンピューターを導入することなく、システム統合の変更や拡張が可能になります。

本コラムでは、単一の映像入力から多様なルートへ伝送し、ターゲットの配信環境に応じた個別最適化を実現する最新のアプローチについて解説します。

驚異の低遅延性能とMBRの重要性

Videonハードウェア上でのビデオ処理およびエンコード処理にかかる時間はわずか40ミリ秒未満（< 40 ms）です。

これはシステム全体の許容遅延時間を構成する要素の一部であり、「デバイス自体が追加する遅延」となります。VideonのWHIPリファレンス構成を適用した場合、カメラ撮影からディスプレイ表示まで（Glass-to-Glass）の低遅延性能は200ミリ秒未満（< 200 ms）を実現します。

このような環境下で重要になるのが「MBR（マルチビットレート）対応」です。

解像度やビットレートを個別に定義した複数のレンディションを生成し、マルチプロトコルで同時に同時送出します。
1つのライブ入力から、配信先ごとに異なるビットレートや解像度プロファイルを生成できます。

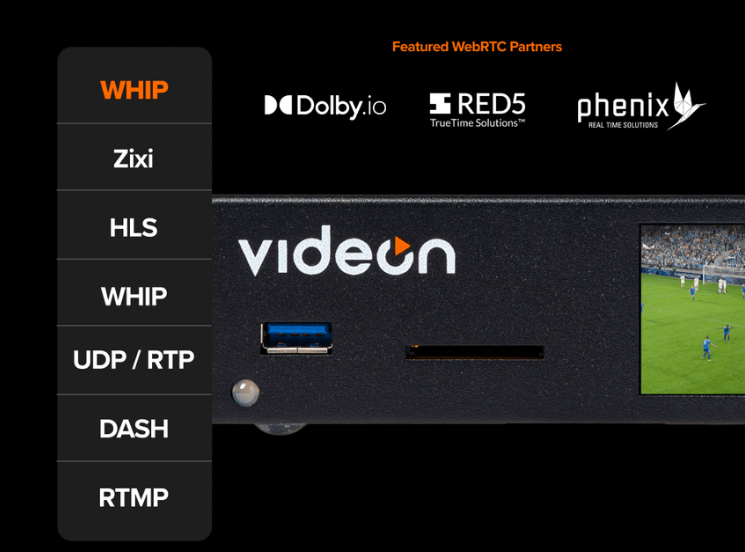

WHIP出力で応答性を最優先にしつつ、SRTやZixiでリカバリ機能を強めた配信を行い、RTMPで各プラットフォームへ送信し、同時に同じデバイスでローカル収録を実行するといった運用が可能です。
1つのキャプチャポイントで異なる遅延・信頼性要件を持つワークフローに対応できるため、エンコーダーや現場機器の追加を削減できる運用上のメリットがあります。

「遅延バジェット」から考える

前述の通り、エンコード時間（40ms未満）はデバイス単体の遅延であり、視聴者が実際に体験する遅延時間ではありません。実際の遅延は、伝送、パケットリカバリ、デコード、表示の各工程で時間が加算されていきます。

システムとしての遅延（Glass-to-Glass）には、あらゆるステージのバッファが含まれます。

01 キャプチャ & インジェスト：フレーム取得、同期、入力バッファ
02 映像処理: スケーリング、カラー処理、メタデータ処理
03 エンコード：コーデック、GOP構造、Bフレーム、レート制御
04 パッケージング & 伝送：復調、プロトコルバッファ、暗号化、再送、FEC
05 ネットワーク：距離、混雑、パケットロス、帯域
06 再生：受信側ジッターバッファ、デコード、描画、ディスプレイリフレッシュ

代表的なプロトコルにおける遅延時間の目安と特徴は以下の通りです（※環境に依存する検証値です）。

WHIP (200ミリ秒未満)：双方向性・リアルタイム性を重視
RTMP (約400ミリ秒〜2.5秒)：高い互換性を重視
SRT / Zixi (約500ミリ秒〜3秒以上)：エラー回復力・ネットワークの堅牢性を重視
Low Latency DASH (約2秒〜3秒)：HTTP配信の拡張性・大規模配信を重視
HLS (約6秒〜30秒)：圧倒的な視聴互換性を重視

低遅延がワークフローを変える4つの利用シーン

最適な遅延目標は、視聴者やオペレーターの目的によって異なります。

ライブベッティング
インプレイベッティングでは、映像の遅延によってオッズやデータと映像のズレが生じます。低遅延出力を視聴用に送りつつ、バッファを持たせた別の経路で信頼性を確保します。
マルチビューワー
調整室やリモートオペレーターは、障害検知や切り替えのために遅延のない映像を必要とします。低遅延の監視用パスと、高品質な本番用パスを独立して出力できます。
ライブプロダクション
ディレクターやテロップ担当者が即座に判断できるよう、低遅延パスで状況を確認しつつ、堅牢なSRT/Zixi経路で本番送出と収録を並行して行います。
インタラクティブ体験
ライブオークションやリモートインタビューなどでは、数フレームの遅れが体験の質を低下させます。WHIP等のプロトコルを活用し、最適化することでストレスのない双方向対話を実現します。

システム構成とエッジ機能の拡張

タイムシビアな処理は専用のメディアパスが行い、コンテナ化されたアプリは認定インターフェースを利用して個別に開発・展開できます。

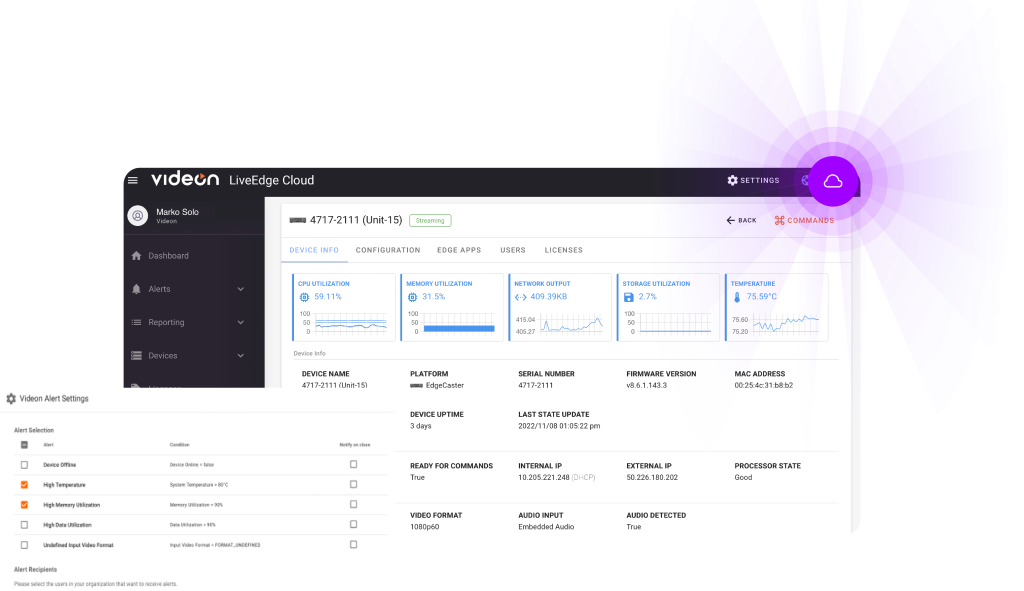

LIVEEDGE® CLOUD：分散されたデバイス上のアプリを一括で展開・設定・監視・トラブルシューティング。
APPLICATION PLANE：プロトコル変換や自動化用のコンテナ化アプリ。
CONTROL SURFACE ：ローカルおよびクラウドAPIを通じた機能へのアクセス。
MEDIA PLANE ：1回取り込み、複数のビットレートプロファイル生成、録画、配信を安定処理。
DATA SOURCES：SDI、HDMI、音声、各種メタデータなど。

Docker Hubなどから独自のDockerイメージを実行でき、現場ごとにPCを発送することなく、リモートでインテグレーションの更新やトラブルシューティングが完結します。正確な処理タイミングが必要な場合は「ネイティブコード」を、外部公開ストリームのみで十分な場合は「エッジアプリ」を選択、あるいは両者をハイブリッドで併用して実装します。

ZixiやRIST（R&D）、MoQなど、新しいプロトコルへの対応と検証もスムーズに行えます。

導入と運用上のメリット

本システムの特長は、現場設置機器を削減し、リモートでの一括設定を可能にするだけでなく、既存エンコーダーを全面的に更新せずに新しい伝送方式やシステム連携を追加できる点にあります。

エンジニアリングチーム向け：送出先に合わせて各出力ポートのパラメーターを最適化し、MBRを上限まで負荷した状態でパケットロスやフェイルオーバーの評価試験を実施できます。
オペレーター向け：1台の管理機器で複数フィードの処理を一括して行え、アプリ設定の一括同期やリモートでのログ参照に対応しているため、オンサイト対応を最小限に抑えられます。

レイテンシー評価を行う際は、測定値の定義を明確にし、解像度やプロトコルといった評価条件の記録、ネットワーク保護設定の記述、受信環境の特定、そして耐性テストの実施が重要です。

ユースケース

中継現場などの実運用において、1系統のSDIフィードから、インタラクティブ視聴者向けの「WHIP」、素材伝送用の「SRT/Zixi」、プラットフォーム配信用の「RTMP」、そして「ローカル収録」までを同時に生成可能です。エッジアプリによる機能拡張とリモート管理を組み合わせることで、新時代のライブ配信基盤を構築できます。
