動画解析ソフトウェア「PFA2」｜サンプル動画から作る！解析グラフデータの手順紹介

ダウンロード内容

• PFA2ソフトウェア+ユーザーズマニュアル(563MB)
• サンプルセット
  （.mp4、.cihx、サンプル手順マニュアル、完成見本データ:18.4MB）

サンプル手順

1. 動画を読み込む
2. キャリブレーションをおこなう
3. 自動追跡をおこなう
4. グラフを作成する
5. 複合動画を保存する

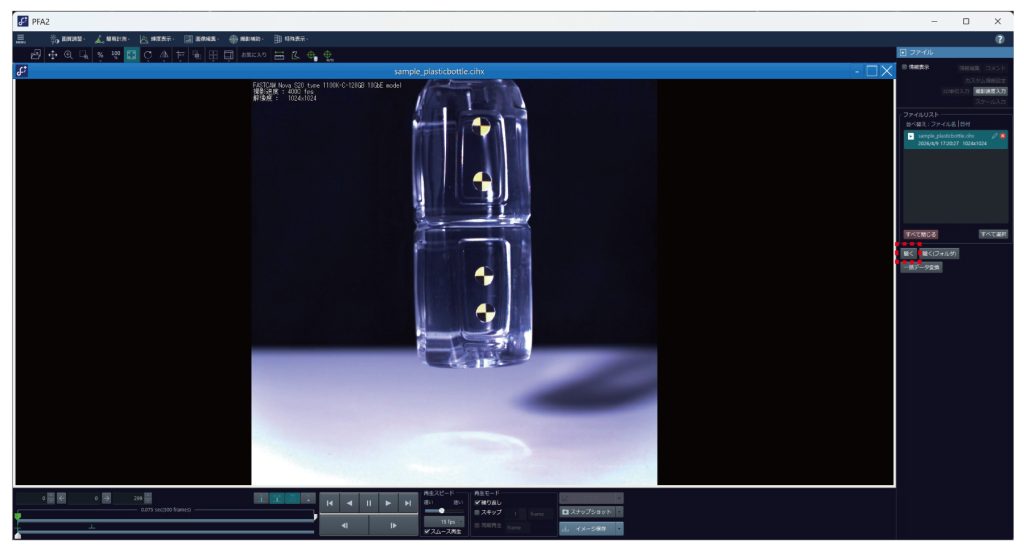

PFA2を起動し、
右側の「ファイル」＞「開く」をクリックして、
サンプルの「sample_plasticbottle.cihx」を
選択してください。

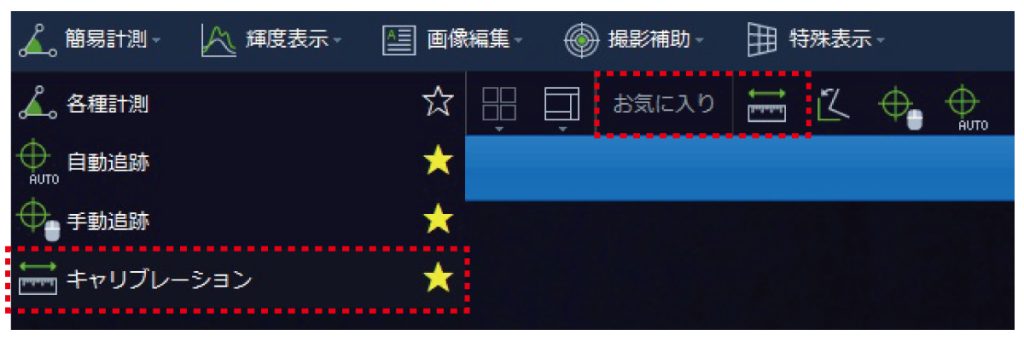

画面左上の [お気に入り]マークまたは
「簡易計測」＞「キャリブレーション」をクリックすると
右側に設定ウィンドウが表示されます。

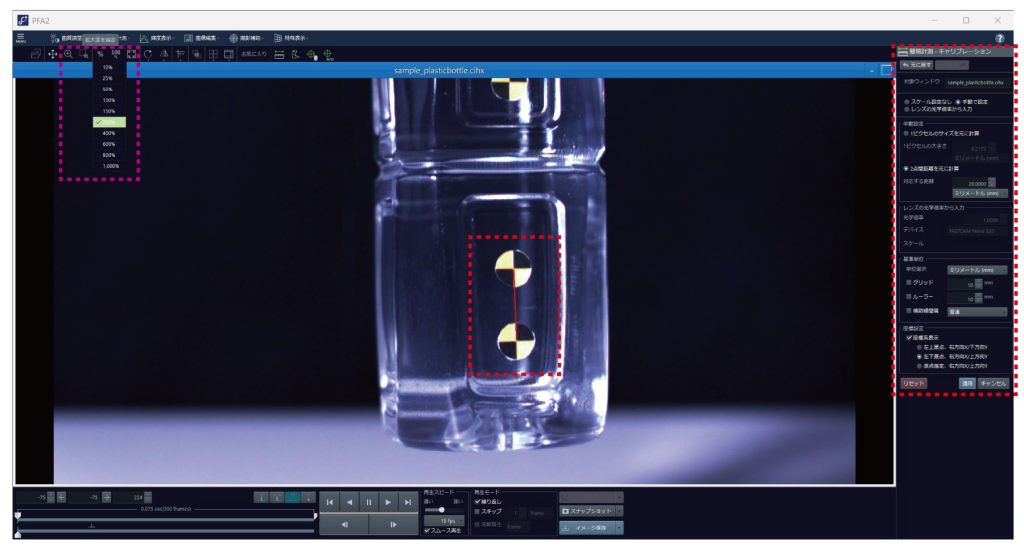

「●手動で設定」 を選択し、 [手動設定]の
「●2点間距離を元に計算」 をクリックしてください。
画像内に赤線が表示されるので、ペットボトル下部の2つの
マーク中心に合うよう、赤線の端をマウスで調整します。
見えにくい場合は、左上の「拡大」機能をご利用ください。

調整後、「対応する距離」 の数値を【 20.0000 】ミリメートル（mm）に変更ください。（実際の距離です）

続いて、[座標設定] を●左下原点、右方向X/上方向Yに設定してください。（今回のグラフ上下の動きが同じ方向となります）

最後に [適用] ボタンをクリックすると、キャリブレーションが反映されます。

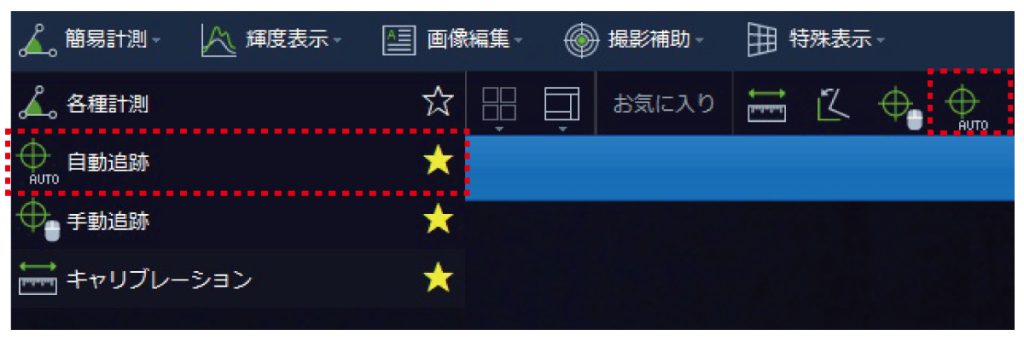

画面左上の[お気に入り]マークまたは
「簡易計測」＞「自動追跡」をクリックすると
右側に設定ウィンドウが表示されます。

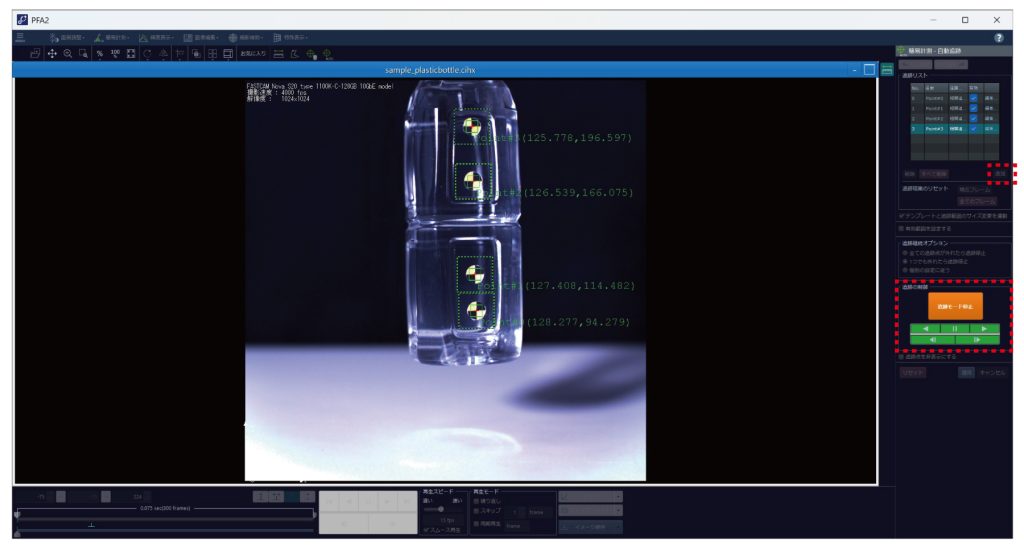

[追跡リスト]の「追加」を押すと、画面に Point が追加されます。Point の実線部分をドラッグし、追跡したい位置（マーカー中心）に合わせてください。
（今回のサンプルでは、最下部を Point #0 とし、上方向へ Point #1、#2、#3 を追加しています。）

※画面を拡大している場合は、上部が見切れることがあるため、一度100%表示に戻してください。

位置調整後、右側の「追跡モード開始」をクリックします。ボタンの色が変わったら、下部の再生マーク（▶）を押してください。
追跡が始まると、動画上に各ポイントの軌跡が表示されます。

再生終了後、「追跡モード停止」をクリックし、
最後に [適用] を押すと追跡結果が反映されます。

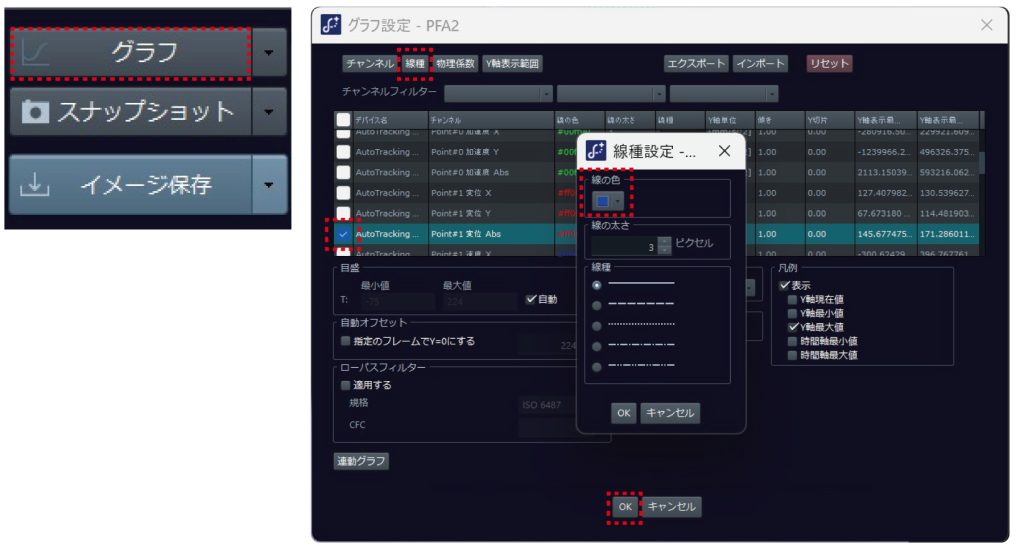

画面下のグラフボタンをクリックすると、「グラフ設定」ウィンドウが表示されます。今回は以下のチャンネルにチェックを入れてください。
　□Point#0　変位　Abs
　□Point#1　変位　Abs
　□Point#2　変位　Abs
　□Point#3　変位　Abs

線の色を変更する場合は、各チャンネルを選択して
「線種」をクリックし、お好みの色に設定してください。
（サンプルでは赤・青・緑・紫を使用）

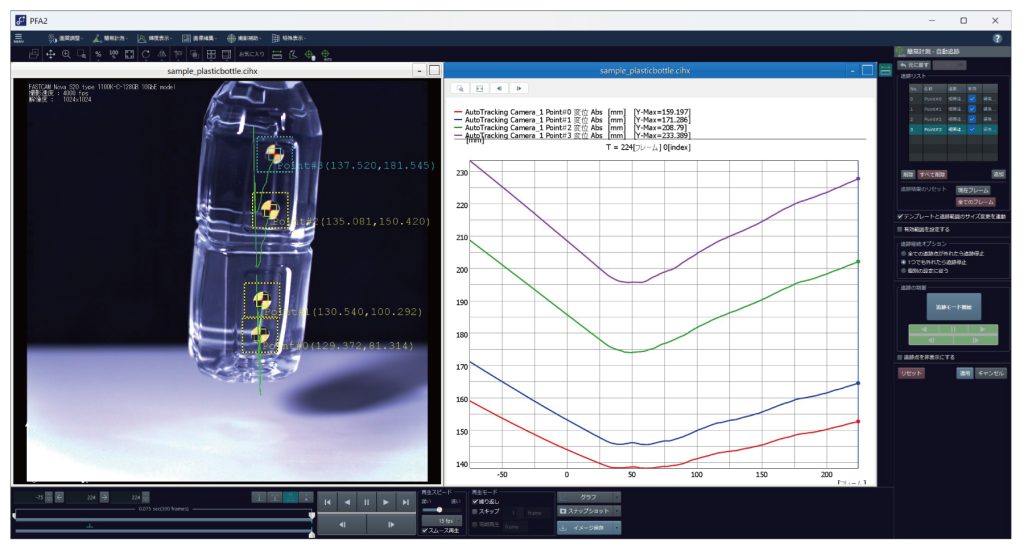

最後に「グラフ設定」ウィンドウ下の「OK」をクリックすると動画の横にグラフが表示されます。

※グラフ設定の修正をおこないたい場合はグラフ上で右クリックすると再度「グラフ設定」からウィンドウを表示できます。

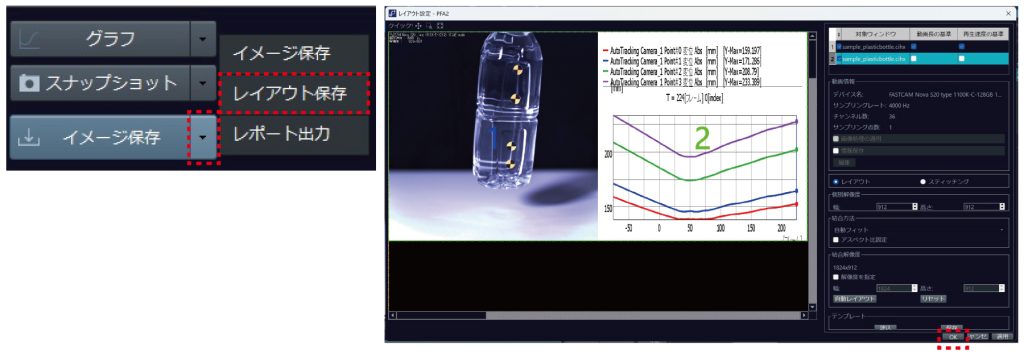

下の[イメージ保存]ボタン横の「▼」から
「レイアウト保存」をクリックしてください。
「レイアウト設定」画面が表示されます。
ここで動画やグラフの位置・サイズを変更できます。

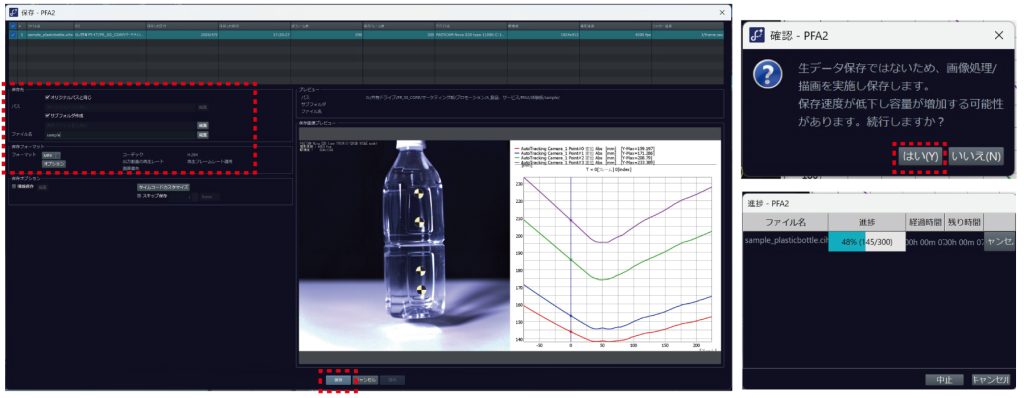

今回は、グラフの下側を広げて2画面にしてみましょう。設定後、右下の［OK］をクリックすると「保存」画面が表示されます。

保存先を確認し、［ファイル名］に「test」など任意の文字を入力してください。
「保存フォーマット」を「MP4」に設定し、下部の［保存］をクリックしてください。
（確認画面が表示された場合は［はい(Y)］を選択してください）

進捗が100％になったら、保存先フォルダにデータが保存されているか確認してください。
