レンズ

ハイスピードカメラに対応したレンズの選定ポイントや取り扱いレンズ一覧、基礎知識をご紹介

レンズ選定ポイント

レンズ計算アプリケーション

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

レンズマウントで選ぶ

レンズマウントとはレンズの取付規格です。
当社カメラは一眼レフ用カメラのF、EFマウントの他、産業用カメラのCマウントを備えている機種が多いです。

ハイスピードカメラ	センサーサイズ	Fマウント	EFマウント	Cマウント	M10.5マウント
FASTCAM Nova S	20.48mm×20.48mm	○	○	フル解像度時に ケラレが発生します。	×
FASTCAM Nova R	26.62mm×14.98mm	○	○	フル解像度時に ケラレが発生します。	×
FASTCAM Mini AX	20.48mm×20.48mm	○	×	フル解像度時に ケラレが発生します。	×
FASTCAM Mini WX	20.48mm×20.48mm	○	×	フル解像度時に ケラレが発生します。	×
FASTCAM Mini UX	12.8mm×10.24mm	○	×	フル解像度時に ケラレが発生します。	×
FASTCAM Mini CX	12.68mm×9.24mm	Ｃアダプタ必要	×	1インチ対応レンズ	×
FASTCAM MH6 HD-Cam	12.68mm×9.24mm	Ｃアダプタ必要	×	1インチ対応レンズ	×
FASTCAM MH6 ST-Cam	5.28mm×3.96mm	×	×	×	○
PhotoCam SpeederV2	5.12mm×5.12mm	Ｃアダプタ必要	×	2/3インチ対応レンズ	×
INFINICAM UC-1	12.8mm×10.24mm	Ｃアダプタ必要	×	1インチ対応レンズ	×

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

レンズの種類

　 　　 　　　 　　　 　　 　　 　　　 　　　 　　 　　 　　　 　　　 　　 　　 　　　 　　　 　　 　

一眼レフ系レンズ	産業用レンズ	特殊レンズ
市販の汎用レンズ。 高画質で種類も豊富で被写体に合わせて自由に選べます。 ハイスピードカメラに多く採用されている大判センサーに対応します。	市販の汎用レンズ。 画像検査装置や、顕微鏡などの光学機器に広く採用されていますが、対応センサーサイズが1インチまでとなっています。	特注、特殊レンズも設計可能です。 超大判センサー対応レンズや、小型レンズなど市販にはないものでも設計可能です。
ニコンF　　 ・市販で入手可能 ・高画質レンズ ・ズームレンズもある ・昔のレンズを使える	Cマウント(標準) ・市販で入手可能 ・1インチまで ・レンズ種類豊富 ・特殊な光学特性をもったレンズ	M42マウント(特注)　　 ・超大判センサー対応 ・光学性能限定用途
キヤノンEF　 ・市販で入手可能 ・高画質レンズ ・リモート制御機能が使える	Cマウント(拡大) ・マイクロスコープレンズ ・数十ミクロンの現象を撮影 ・顕微鏡	超小型レンズ(特注) ・超小型レンズ ・光学性能限定用途
マイクロ4/3 ・ミラーレスカメラ用レンズ ・小型、ズーム撮影など 幅広い種類がある ・リモート制御機能が使える	Cマウント(拡大) ・工業用内視鏡レンズ ・φ数mm～ ・ファイバースコープ	長距離顕微鏡 ・長い作動距離(600mm-1000mm) ・光学10倍の高倍率撮影
マウント変換アダプター ・レンズマウントをアダプターで変換可能 ・F/Cアダプター、EF/Cアダプター	Cマウント(内視鏡) ・カメラポートを装備 ・カメラポートはCマウント

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

様々な拡大撮影手法

	画角 (分解能)	作動距離(WD)	明るさ （F値）	特長
長焦点レンズ ＋ リアコンバータ—接写リング	Nova S 20mm角(20μｍ)	300mm	F4.0-	・長焦点レンズとリアコンバータ—との組み合わせ ・1本のレンズで複数の倍率で運用できるためコストが安い ・接写リングやリアコンバータ—と組み合わせることで安価にバリエーションを増やせる ・レンズの構成枚数が増えるので光学性能は下がる (明るさ↓解像力↓)
Ｃレンズ ＋ リアコンバータ—接写リング	Mini CX 12mm(4μｍ) MH6 LT 12mm角(6.6μ)	100mm	F4.0-	・小型レンズなのでシステムサイズを小さくできる ・接写リングやリアコンバータ—と組み合わせることで安価にバリエーションを増やせる ・レンズの構成枚数が増えるので光学性能は下がる (明るさ↓解像力↓) 特に口径が小さいので光学性能は低い ・機種によってはケラレが発生する
マイクロスコープ	Nova S 2mm角(1μｍ) MH6 LT 12mm角(0.6μ)	38mm (2倍対物) 100mm (1倍対物)	—	・画像検査装置用のマイクロスコープレンズ ・三脚固定型の中で最も高倍率なレンズで作動距離も顕微鏡に比べて長い ・高い倍率で深い被写界深度 ・レンズ歪みの少ないテレセントリック光学系もある ・機種によってはケラレが発生する
顕微鏡	Nova S 1mm角 以下(1μｍ) Mini CX 0.6mm (0.2μｍ)	5mm	—	・倒立、正立顕微鏡の多くはTVポート(カメラ固定用機構)が設けられており、ここにハイスピードカメラを接続することが可能 ・最も高い倍率で撮影ができるが、試料(撮影対象)はステージに固定できるものに限られる
ボアスコープ	Nova S 1mm角 以下(1μｍ) Mini CX 0.6mm (0.2μｍ)	5mm～	—	・カメラを挿入できない場所を撮影する内視鏡レンズと組み合わせが可能 内視鏡は接触する直前まで接写可能 ・リアコンバータ—で倍率を上げることができる
長距離顕微鏡	Nova S 1mm角 以下(1μｍ) Mini CX 0.6mm (0.2μｍ)	1,000mm	—	・容器内部の撮影など、作動距離が離れた場所を拡大撮影する場合に選択する唯一の光学系 ・顕微鏡本体の他、専用の治具(架台)も必要

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

取り扱いレンズ一覧

型番	焦点距離	センサーサイズ	作動距離（レンズ先端から）	寸法/質量	価格（税別/税込）
レンズ F2418	24mm	36×24mm	150mm～無限大	約φ77.5×83mm 約335g	139,000円 (152,900円)
レンズ F5014	50mm	36×24mm	400mm～無限大	約φ73.5×54mm 約280g	98,000円 (107,800円)
レンズ F10028	100mm	36×24mm	210mm～無限大	約φ73×95.1mm 約490g	122,000円 (134,200円)
レンズ F20040	200mm	36×24mm	262mm～無限大	約φ68×191.5mm 約1100g	375,000円 (412,500円)
レンズ F248535	24mm-85mm	36×24mm	300mm～無限大	約φ78×82mm 約465g	117,000円 (128,700円)

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

型番	焦点距離	センサーサイズ	作動距離（レンズ先端から）	寸法/質量	価格（税別/税込）
レンズ EF3514	35mm	36×24mm	180mm～無限大	約φ80.4×105.5mm 約760g	318,000円 (349,800円)
レンズ EF5014	50mm	36×24mm	400mm～無限大	約φ73.8×50.5mm 約290g	79,000円 (86,900円)
レンズ EF8518	85mm	36×24mm	780mm～無限大	約φ75×71.5mm 約425g	85,000円 (93,500円)
レンズ EF10028	100mm	36×24mm	180mm～無限大	約φ77.7×123mm 約625g	180,000円 (198,000円)

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

型番	焦点距離	センサーサイズ	作動距離（レンズ先端から）	寸法/質量	価格（税別/税込）

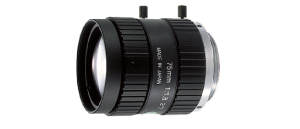

レンズ C0618	6mm	1.1インチ	100mm～無限大	約φ54×56.2mm 約215g	95,000円 (104,500円)
レンズ C0814	8mm	1.1インチ	100mm～無限大	約φ57×58mm 約205g	80,000円 (88,000円)
レンズ C1214	12.5mm	1.1インチ	300mm～無限大	約φ43×51.5mm 約160g	60,000円 (66,000円)
レンズ C1614	16mm	1.1インチ	300mm～無限大	約φ43×52.9mm 約150g	65,000円 (71,500円)
レンズ C2514	25mm	1.1インチ	300mm～無限大	約φ43×43mm 約135g	65,000円 (71,500円)
レンズ C3514	35mm	1.1インチ	300mm～無限大	約φ43×43mm 約135g	65,000円 (71,500円)
レンズ C5014	50mm	1.1インチ	500mm～無限大	約φ49×48mm 約210g	68,000円 (74,800円)
レンズ C7518	75mm	1.1インチ	1000mm～無限大	約φ49×57mm 約195g	68,000円 (74,800円)

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

型番	焦点距離	寸法/質量	価格（税別/税込）
レンズ ST03	3mm	約15×15×15mm 約15g	70,000円 (77,000円)
レンズ ST04	4mm	約15×15×15mm 約15g	70,000円 (77,000円)
レンズ ST06	6mm	約15×15×15mm 約15g	70,000円 (77,000円)

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

マウントアダプター

型番	概要	価格（税別/税込）
Nova R3-4K/R5-4K用EFマウント	Nova R3-4K/R5-4K用EFマウントプレート	150,000円 (165,000円)
Nova用EFマウント	Nova S/R2用EFマウントプレート	150,000円 (165,000円)
Cマントアダプター CMA23	Nova S / Rシリーズ用	50,000円 (55,000円)
Cマントアダプター CMA24	Mini UX用	50,000円 (55,000円)
Cマントアダプター CMA25	Mini WX / AX用	50,000円 (55,000円)

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

型番	センサーサイズ	寸法/質量	価格（税別/税込）
レンズＦテレコン2x	36×24mm	約φ68×52mm 約192g	59,000円 (64,900円)
レンズ Fテレコン1.4x	１インチ	約φ30×13.1mm 約50g	65,000円 (71,500円)
レンズ Cテレコン2x	１インチ	約φ30×13.1mm 約50g	18,000円 (19,800円)
レンズ C接写リングセット	36×24mm	———	8,000円 (8,800円)
レンズ F接写リングセット	36×24mm	———	42,000円 (46,200円)

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

基礎知識

[基礎知識]F値

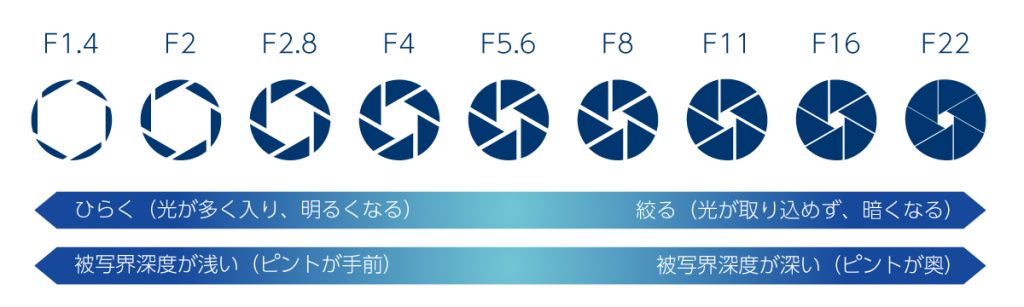

F値はレンズの絞り（光を取り込む量）とレンズ自体の明るさを表す値です。F値の値が少ないほど明るく、多いほど暗くなります。F値の値が少なく明るい時は奥行き方向のピント量（被写界深度）が浅くなり、ピンボケする画像を撮りやすくなります。F値の値が多く暗い時は奥行き方向にピントが深い画像を撮りやすくなります。

レンズの絞りを最大に開いた、値が一番少ない状態のF値を”開放F値“と呼びます。開放F値は、レンズの明るさを表す値に使われ、数値が少ないほど明るいレンズとなります。
F値の値（レンズの絞り量）によって異なるピント範囲。このピント範囲を「被写界深度」と呼びます。

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

[基礎知識]最短撮影距離（W.D.）

焦点距離と混同しがちな値として「最短撮影距離」があります。最短撮影距離はレンズ固有の値で、ピントが合う限界の値です。この距離よりも近づくとピントが合わなくなります。同じ焦点距離のレンズでも異なるメーカーのレンズで異なることもありますのでレンズ選定の際は重要な項目となります。

最短撮影距離に近い用語としてワーキングディスタンス（W.D.）があります。これは最短撮影距離がイメージセンサー面から被写体の距離を示すのに対し、レンズ先端から被写体までの距離を示すのに使われます。FマウントやEFマウントでは最短撮影距離がよく使われますがCマウントの拡大撮影用レンズではW.D.（又は 作動距離）という言葉がよく使われるため注意が必要です。

[上部一覧に戻る]　[お見積/お問い合わせフォームへ]

[基礎知識]焦点距離

焦点距離は、レンズ中心からイメージセンサーまでの距離のことです。広角レンズは焦点距離が短く、望遠レンズは長くなります。ズームレンズはこの焦点距離を動かすことで、拡大・縮小させています。

焦点距離の短いレンズの場合：画角が広い

焦点距離の長いレンズの場合：画角が狭い
