ハイスピードカメラに対応した三脚・治具の種類や取り扱い一覧をご紹介
三脚・治具の種類
| 三脚 | アーム | その他治具 |
|---|---|---|
 カメラや投光タイプの照明を設置し固定する時に使用します。市販品からプロ用と多くの種類がありますが、耐荷重を考慮した三脚をおすすめします。 |  狭いスペースでのカメラ設置や照明のライトガイド固定に使用します。アームの先端はクランプにして挟んだりマグネットにしてくっつけたりなど組み合わせ次第で汎用性に優れます。 |  拡大撮影時、X方向・Y方向に微調整を行うためのステージや奥まったところを撮影するためのせり出し治具など、撮影手法や環境に合わせて最適な器具をご提案します。 |

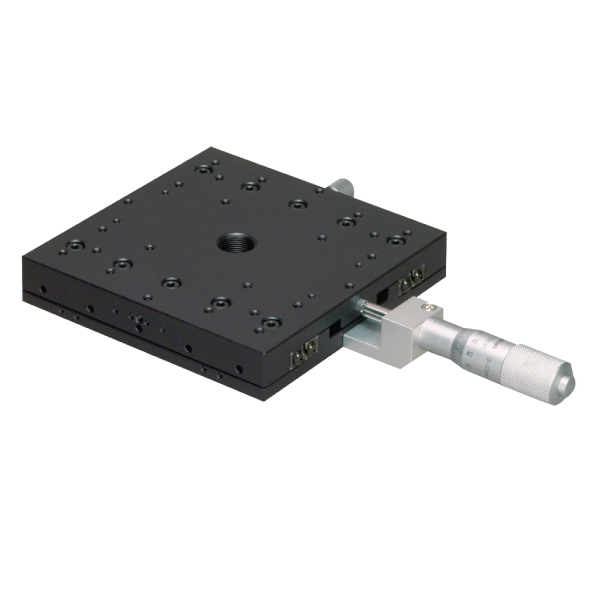

| 標準/大型三脚 ・市販で入手可能 ・アルミ製が多い ・軽量なカーボン製も人気 | ライトガイドクランプ ・先端をクランプで使用 ・拡大撮影時に便利 | ステージ ・拡大撮影時、X方向・Y方向に微調整が簡単 ・精密ステージもあるため、マイクロスコープレンズとの組み合わせ時にもピント調整の負担減 |
| ミニ三脚 ・市販で入手可能 ・小型カメラの設置に便利 | カメラ固定 ・先端にカメラ固定用アダプターを介しカメラを固定し、もう片方をマグネットベースにして撮影エリアに固定する等応用が可能 ・マシニングセンタ内や溶接機の近くなど三脚を置けない場所に最適 | せり出し ・奥まったところ、三脚を中に入れられない時に有効 ・三脚に必要な器具を足すため、せり出しを使用しない際は普通の三脚として使用可能 |
| 雲台（うんだい） | |
 | 三脚上部に載せる、カメラを実際に設置する台です。 主に水平、垂直、傾きを調整できます。 拡大撮影には「ギア雲台」と呼ばれる微調整できるものがおすすめです。 |
取り扱い三脚・治具一覧
雲台三脚
| 型番 | 仕様 | 質量 | 最大搭載質量 | 価格（税別/税込） |
|---|---|---|---|---|
| 治具 ギア雲台三脚（大） ※推奨搭載機種 Novaシリーズ | 全高：約1,835mm エレベーター下げ全高：約1,550mm 地上最低高：約370mm | 5kg | 耐荷重7.5kgまで | 276,000円 (303,600円) |
| 治具 3W雲台三脚（大） ※推奨搭載機種 Novaシリーズ | 全高：約1,835mm エレベーター下げ全高：約1,550mm 地上最低高：約370mm | 4.8kg | 耐荷重10kgまで | 184,000円 (202,400円) |
| 治具 ギア雲台三脚（中） ※推奨搭載機種 Miniシリーズ | 全高：約1,795mm エレベーター下げ全高：約1,535mm 地上最低高：約340mm | 3.5kg | 耐荷重5kgまで | 183,000円 (201,300円) |
| 治具 3W雲台三脚（中） ※推奨搭載機種 Miniシリーズ | 全高：約1,790mm エレベーター下げ全高：約1,530mm 地上最低高：約670mm | 3.7kg | 耐荷重5kgまで | 耐荷重5kgまで |
| 治具 3W雲台三脚（小） ※推奨搭載機種 MH6、Mini CX、照明 | 全高：約1,390mm エレベーター下げ全高：約1,275mm 地上最低高：約340mm | 2.3kg | 耐荷重4kgまで | 38,000円 (41,800円) |
| 治具 せり出しキャスター付き 三脚 | 全高：約1,610mm エレベーター下げ全高：約1,145mm 地上最低高：約740mm | 2.5kg | 耐荷重3kgまで | 98,000円 (107,800円) |
アーム
| 型番 | 仕様 | 質量 | 最大搭載質量 | 価格（税別/税込） |
|---|---|---|---|---|
| 治具 アーム（大） | アーム長：530mm | 1.53kg | 耐荷重3Kg | 58,000円 (63,800円) |
| 治具 アーム（大）カメラ固定ネジ付 | アーム長：530mm | 1.54kg | 耐荷重3Kg | 56,000円 (61,600円) |
| 治具 アーム（中） | アーム長：240mm | 0.65 kg | 耐荷重3Kg | 45,000円 (49,500円) |
| 治具 アーム（小） | アーム長：150mm | 0.4Kg | 耐荷重3Kg | 40,000円 (44,000円) |
その他治具
| 型番 | 仕様 | 質量 | 最大搭載質量 | 価格（税別/税込） |
|---|---|---|---|---|
| 治具 マグネット（大） | 139×60×55mm | 2kg | 1274N (設置環境により固定可能重量が 変わりますのでご注意ください) | 36,000円 (39,600円) |
| 治具 マグネット（小） | 81×50×55m | 1.08kg | 778N (設置環境により固定可能重量が 変わりますのでご注意ください) | 12,000円 (13,200円) |
| 治具 微動台（1軸） | 180mm | 0.52kg | 耐荷重8Kg (設置環境により固定可能重量が 変わりますのでご注意ください) | 34,000円 (37,400円) |
| 治具 微動台（2軸） | 126×140×63mm | 0.3kg | 耐荷重3.5Kg (設置環境により固定可能重量が 変わりますのでご注意ください) | 24,000円 (26,400円) |
