図脳RVコンバータPRO Ver.3

高精度ベクトル化ツール

図脳RVコンバータPRO Ver.3は、フォトロンが長年培ったベクトル化の技術を結集させたアプリケーションソフトです。
従来からあるラスベク変換ソフトはデータを変換する機能だけで、図面によっては求めるレベルの精度ではありませんでした。そこで変換を設定しやすくし、期待の精度に近づかせ、処理後残った不都合な変換箇所を効率的に修正する点にも注意を払い、ベクトル修正機能を充実させました。負荷の多いトレース作業時間を大幅に短縮でき、作業全体の効率を飛躍的に向上させます。

特長

A0・長尺の図面をスキャニングし、豊富なラスター機能で補正します。整形機能では、ごみ取りのほか線補修でかすれ点描画された線の復元も可能です。ベクトルデータの完成度も圧倒的に高く、途切れた線や折点が多くなってしまったベクトル化後のデータでも簡単に修正できます。

ラスター線分をベクトル化

A0サイズや長尺図面などの大型ラスターデータを、CADデータに高速ベクトル化します。

ラスター文字をテキスト化

漢字も自動認識する高精度エンジンで、CADの文字へ変換。今までテキスト打ちに費やしていた作業時間を大幅に短縮します。

優れた能力！！ 最先端技術の粋を集めたベクトル化ツール

従来の変換では細かく分割されていた折点をデータに合わせて適切な位置に作成することができるようになりました。

簡単な設定！！ フォトロンがこだわる設定

ラスターのクリーニング・修正で変換精度アップ

青焼き図面のノイズや、日焼け・しみなどのゴミもフィルタ機能で一括除去できます。

スキャニング時の歪み補正機能

図面内の基準角度や、ラスターの回転位置の中心を指定して、スキャン時に斜めになってしまった図面を水平に補正することができます。角度だけでなく、紙の伸縮やスキャン時の歪みによるサイズのずれの補正もおこなえます。

ラスターデータ上の指定した文字列を認識し、自動変換することが可能。
変換したい横・縦・斜めの文字列をマウスで指定するか、矩形で囲むだけの簡単操作で変換が行えます。
複数行の文字列を指定して文章変換することも可能です。変換結果はダイアログに表示され、修正が行えます。

範囲指定での文字変換

変換前に作図レイヤを指定することで、指定したレイヤに変換後のベクトルデータを振り分けることができます。
また、レイヤごとの線種・線幅・線色の指定が可能です。CAD取り込み後の編集作業をスムーズにします。

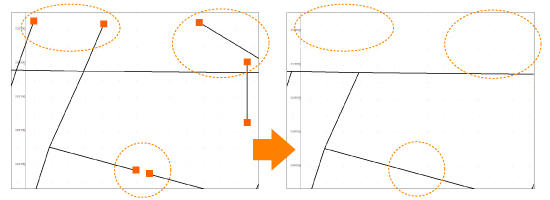

端点・折点表示／ベクトル修正機能

飛び出した線や切断部の修正必要箇所を明確に表示できます。また折点を全て表示し、折点最適化等で不要点の調整ができます。切断部の結合や、余分な端点のトリミングができ、折点・端点を移動・削除・追加ですばやく修正、ベクトルデータ化に優れた威力を発揮します。

変換後のデータの追記修正

充実したベクトル化後、さらに作図・文字の追加・修正機能を併せ持っているので、他CADでの修正作業が不要となります。

「図面切り出し機能」で区分けが簡単

ラスターベクター混在のデータでも図面を分けることができます。

多彩なラスターデータ・ベクトルデータ･ラスターベクトル混在データに対応。また世界測地系、日本測地系の公共座標の標準装備し、GeoTIFF（地理座標情報付きTIFF）入力に対応しました。GISにとても便利です。

※DWG/DXFはAutoCAD2009相当に対応しています。Jw_cad形式はVer.5相当（※Ver.6も含む）に対応しています。
※PNGは256色での出力になります。
※PDF入力はAcrobat Windows版Ver.5～8および、JW to PDF Ver.2から出力されたPDFをサポートしています。
※セキュリティの付与されているPDFは入力できません。

動作環境

OS	Microsoft(R) Windows 11　※図脳RAPID21/22シリーズと併用した場合のみ Microsoft(R) Windows 10　32bit版/64bit版 Microsoft(R) Windows 8.1　32bit版/64bit版(RTは除く) Microsoft(R) Windows 7　32bit版/64bit版
CPU	インテル Pentium 4 相当以上 ※ARM プロセッサはサポートされていません。
メインメモリ	512MB以上（1GB以上推奨） ※大判ラスター使用時は、更にメモリ増設が必要になる場合があります
HDD（SSD含む）	500MB以上の空き容量（1GB以上推奨）
ディスプレイ	1024×768ピクセル以上の解像度（1280×1024ピクセル以上推奨）
ディスク装置	CD-ROM
その他	USBポート×1　の空き

「図脳RVコンバータPRO」は単体で動作しますが、図脳RAPID、図脳RAPIDPRO、図脳RAPIDPRO Civilと併用してご利用の場合はプラグインモジュールとなります。
